Solarmi AC25 gepasst Switchboard fir Photovoltaik Circuit Break Protector 10kW 3f voll automatesch Backup 25A

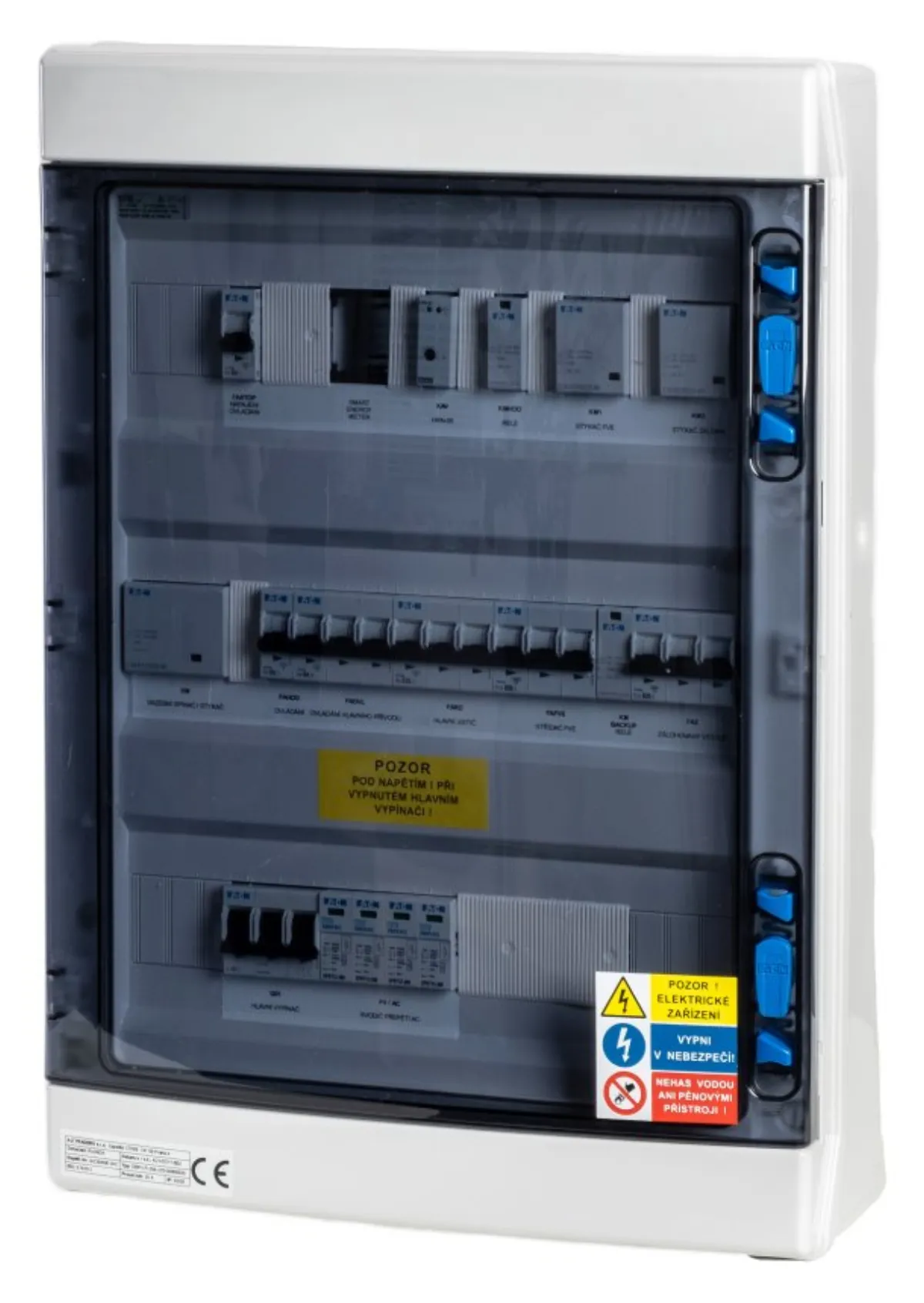

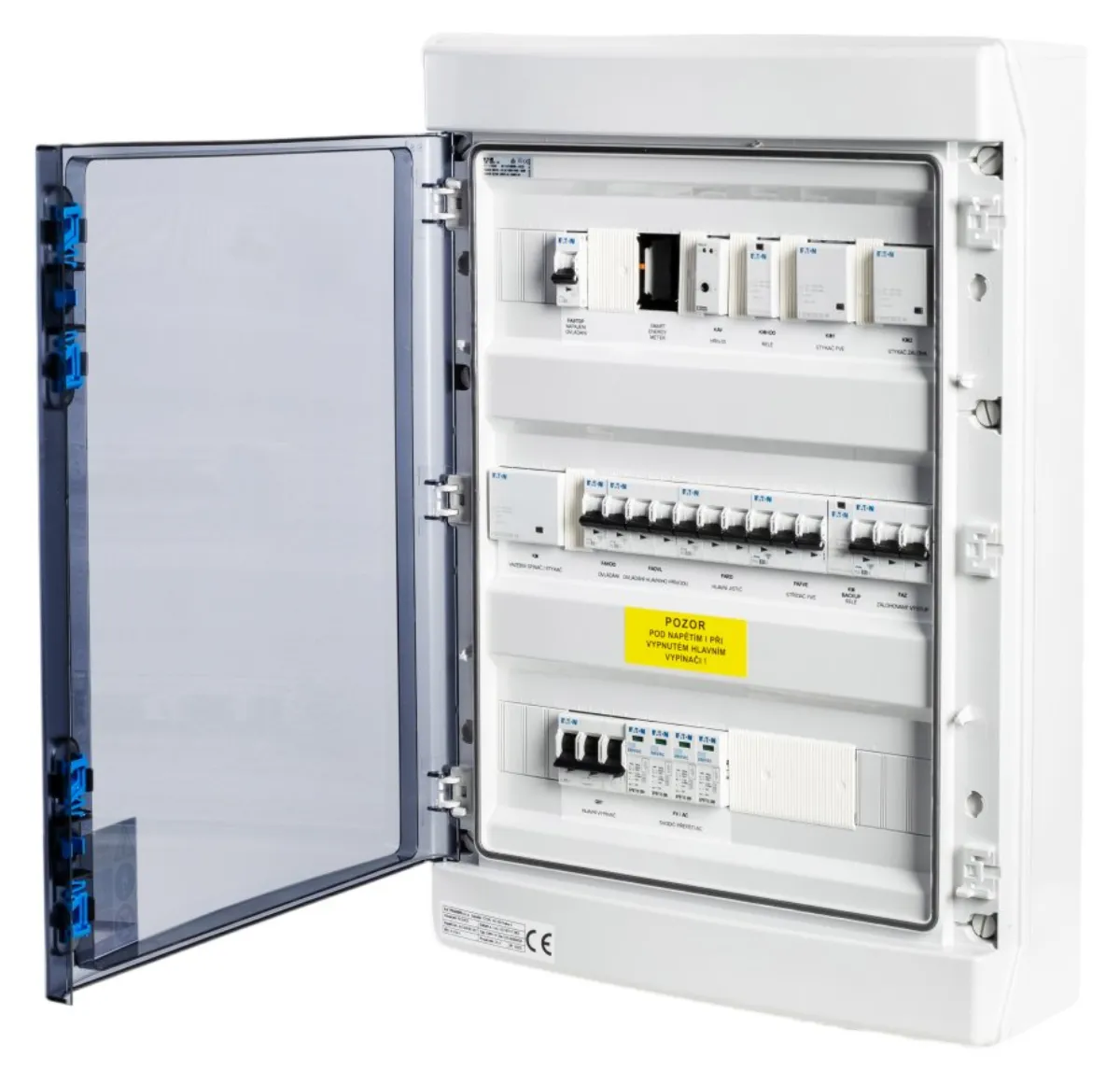

Xtend Solarmi AC25 gepasst Schaltbord

AC Schalter entworf fir Wandmontage, Schutzklass I+II, IP65 benotzt fir en Dräi-Phase Photovoltaik Kraaftwierk ze bedreiwen (typesch e Goodwe 4 bis 10K-ET Inverter)

Seng Virdeel ass den automateschen Wiessel tëscht Standard Operatioun aus dem Netz a Backupsatellit. Et ass noutwendeg fir d'Laascht während engem Stroumausfall ze kontrolléieren fir Iwwerlaascht ze vermeiden, well seng Funktioun d'ganzt Haus op Inverter-Backup wiesselt.

En indisputable Virdeel ass eng minimal Interventioun an der Switchboard vum Client - de Smartmeter (Inverter Miessung), de gemeinsame Decompte Punkt an all Sicherungen sinn Deel vun dësem Switchboard. Et geet duer fir eng Loop tëscht hl. Schalter an Technologie Placement. Smartmeter ass net an der Liwwerung abegraff.

D'Switchboard ass och mat Noutdekonnektioun vum HDO-Inverter (N0%) a Virbereedung fir d'Installatioun vun der FIRE-SAFETY-Léisung ausgestatt. Den Typ GW25 ass fir den Haaptschalter an der 25 A Kolonn entwéckelt.

Et gëtt e klengen Zäitverzögerung beim Schalten (Schalten vun de Kontaktoren). Also ass et keng versoen-sécher Backup-Léisung.

• Entsprécht den Norm/Ufuerderunge geméiss ČSN EN IEC 61439-3 an 61439-1 Editioun 2
• Kompakt Verdeelung Board, Indoor Gebrauch, IP65, IKA Serie
• Inklusiv N/PE Klemmblock
• Professionell Design (ABS + Polycarbonat Dier)
• 3 Reihen, 54 Moduler, DIN-Schinne

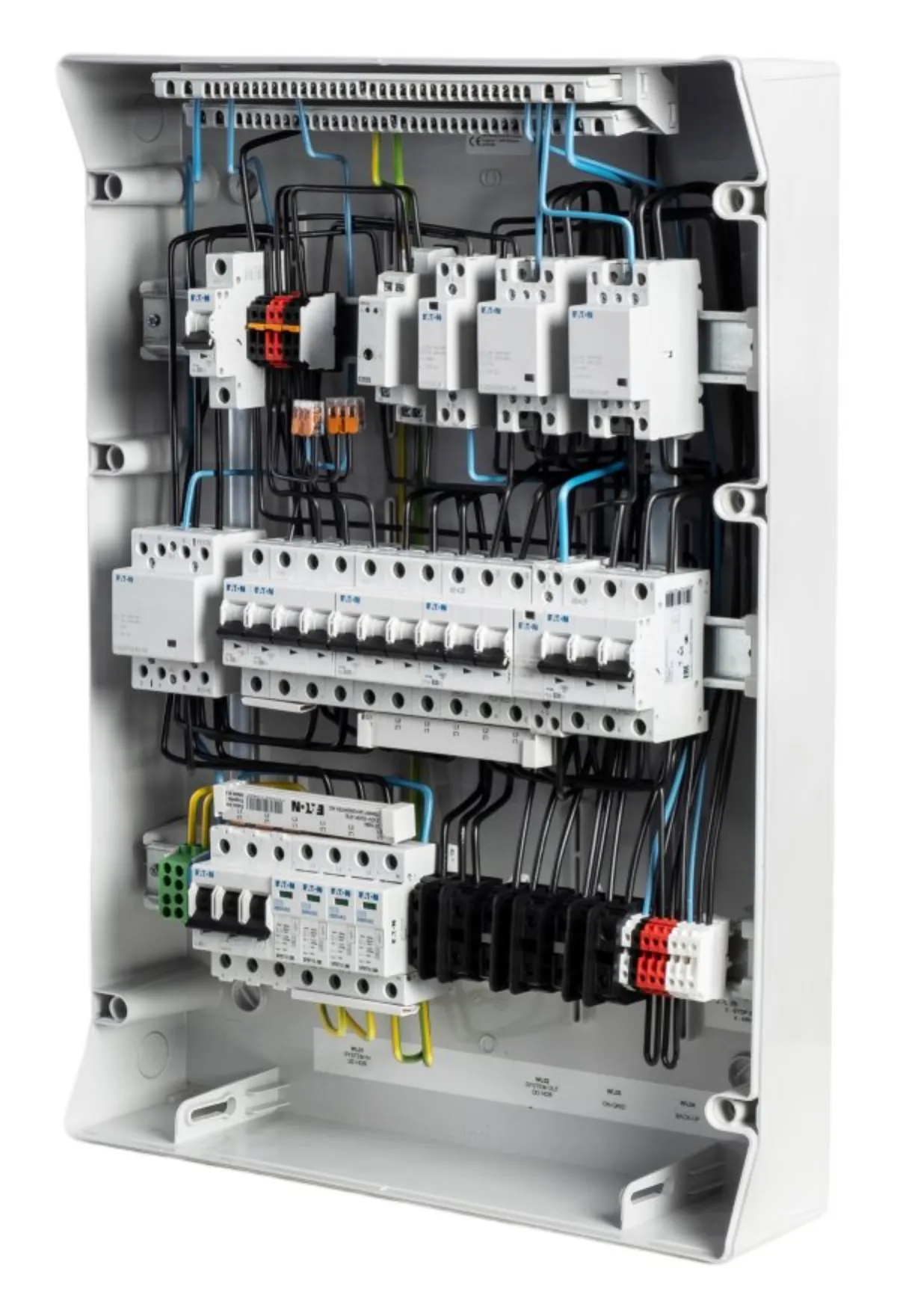

Lëscht vun de Komponenten

• 1× Switchboard ON Gips IP65, transparent Dier, 3 Reihen, 54 Moduler (EATON IKA-3/54-ST)
• 1× Surge arrester Klasse T1+T2 (B+C), 4-Pol Set fir TN-S (EATON SPBT12-280/4)
• 1× Haaptschalter, 240V, 40 A, 3PS (EATON IS-40/3)
• 2× Circuit breaker PL6, Charakteristik B, 1-Pol, Icn=6kA, In=6A (EATON PL6-B6/1)
• 1× Circuit breaker PL6, Charakteristik B, 1-Pol, Icn=6kA, In=16A (EATON PL6-B16/1)
• 1× Iwwerwaachungsspannungsrelais (ELKO EP HRN-55)
• 1× Relais 1NC, 1NO (FINDER 2P/8A 230VAC 40.52.8.230.0000)
• 1× Installatiounskontaktor, 230VAC/50Hz, 1S, 1R, 25A (EATON Z-SCH230/1/25-11)
• 2× Installatiounskontaktor, 230VAC/50Hz, 4S, 25A (EATON Z-SCH230/25-40)
• 1× Installatiounskontaktor, 230VAC/50Hz, 4S, 40A (EATON Z-SCH-230/40-40)
• 1× Circuit breaker PL6, Charakteristik B, 3-Pol, Icn=6kA, In=6A (EATON PL6-B6/3)
• 1× Circuit breaker PL6, Charakteristik B, 3-Pol, Icn=6kA, In=16A (EATON PL6-B16/3)
• 1× Circuit breaker PL6, Charakteristik B, 1-Pol, Icn=6kA, In=2A (EATON PL6-B2/1)
• 2× Circuit breaker PL6, Charakteristik B, 3-Pol, Icn=6kA, In=20A (EATON PL6-B20/3)

Absicht: ir Photovoltaik

Employéen: jo

Material: Plastik

Gewiicht: ,2 kg

Dimensiounen: 586 x 418 x 148 mm
