Solarmi AC25N0 monterad växel för solcellsbrytare skydd N0 3f 25A

Xtend Solarmi AC25N0 monterad växel

AC-växeltavla designad för väggmontage, skyddsklass II, IP65, fungerar som en ingångstavla (vid växelriktaren) för trefas solcellsanläggningar (typiskt växelriktare: DEYE/Xtend Solarmi, GOODWE, SOLAX, GROWATT, WATTSONIC med flera). Dess fördel är dess ringa storlek, möjligheten att "stapla" med andra AC-centraler bredvid varandra eller under varandra, vilket gör det möjligt att installera dem även i områden där utrymmet är ett problem.

Elcentralen är utrustad med AC överspänningsavledare T1+T2, strömbrytare B25/3 för att skydda ingången till växelriktaren och strömbrytare B2/1, som skyddar PATICI/RELAY Finder, som säkerställer N0 % för att uppfylla distributionsvillkoren (inkluderar både NC- och NO-kontakt och center). Detta säkerställer användning för alla typer av omvandlare på marknaden.

Lämplig för kombination med växel R-FVE-DC2T1-IKA, R-FVE-DC3T1-IKA för DC-delen av installationen och växel R-FVE-A40-2 för reservkretsar med manuell brytare (förbikoppling av omriktaren), eller elcentral R-FVE-Z4 med strömbrytare, uttag och säkring.

• Uppfyller standarden/kraven enligt ČSN EN IEC 61439-3 och 61439-1 utgåva 2
• Kompakt fördelningstavla, inomhusbruk, IP65, IKA-serien
• Inklusive N/PE plint
• Professionell design (ABS + polykarbonatdörr)
• 1 rad, 18 moduler, DIN-skenor
• Märkspänning 415 V AC & Nominell isolationsspänning 1000 V AC / 1500 V DC

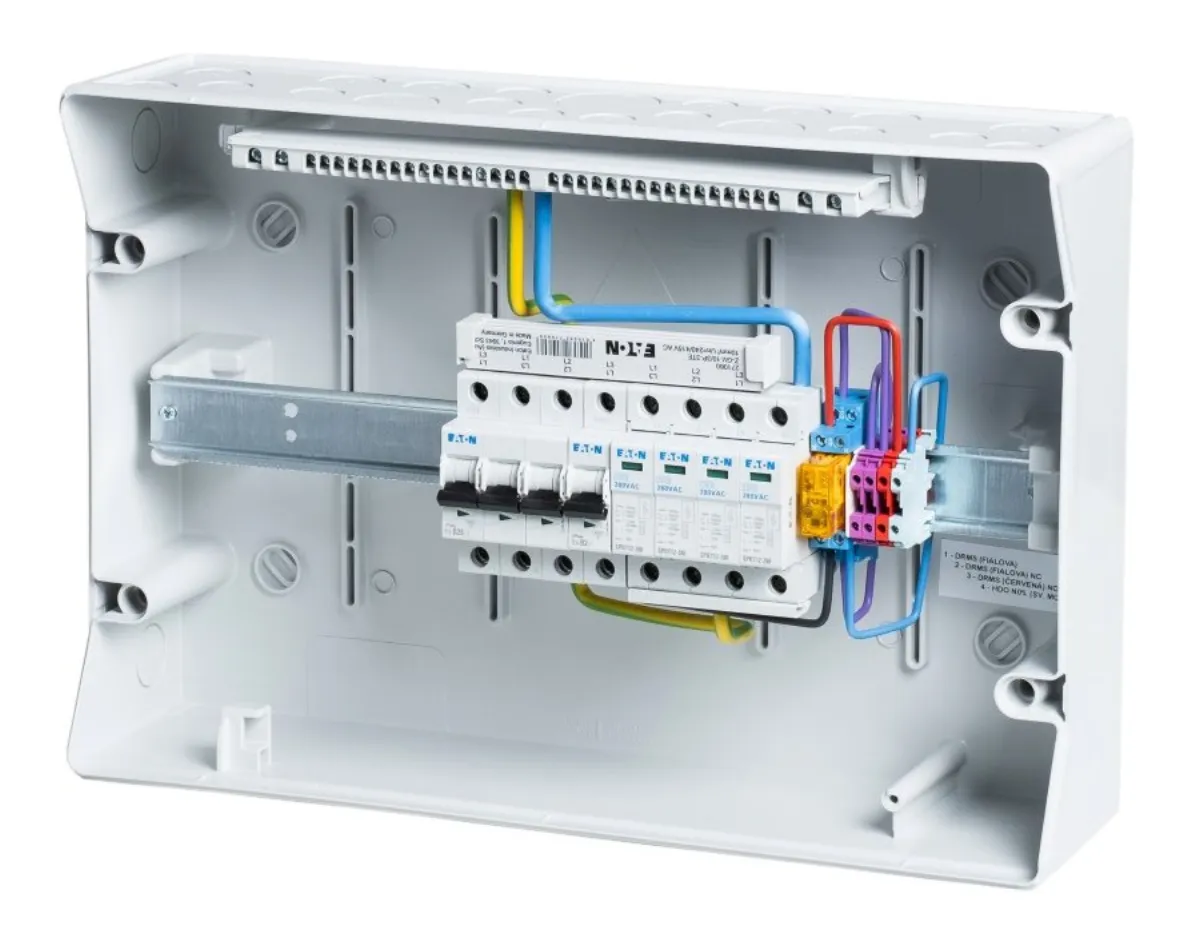

Lista över komponenter

• 1× Elcentral PÅ gips IP65, transparent dörr, 1 rad, 18 moduler (EATON IKA-1/18-ST)
• 1× Överspänningsavledare klass T1+T2 (B+C), 4-polig set för TN-S (EATON SPBT12-280/4)
• 1× Strömbrytare PL6, char B, 1-polig, Icn=6kA, In=2A (EATON PL6-B2/1)
• 1× Relä + Sockel N0% (NC, NO, CENTER) (FINDER RELÄ 2P/8A 230AC + SOCKET 40/41/44/99.01)
• 1× Strömbrytare PL6, char B, 3-polig, Icn=6kA, In=25A (EATON PL6-B25/3)

Avsedd användning: för solceller

Anställd: ja

Material: plast

Vikt: 3 kg

Mått: 418 x 286 x 148 mm
