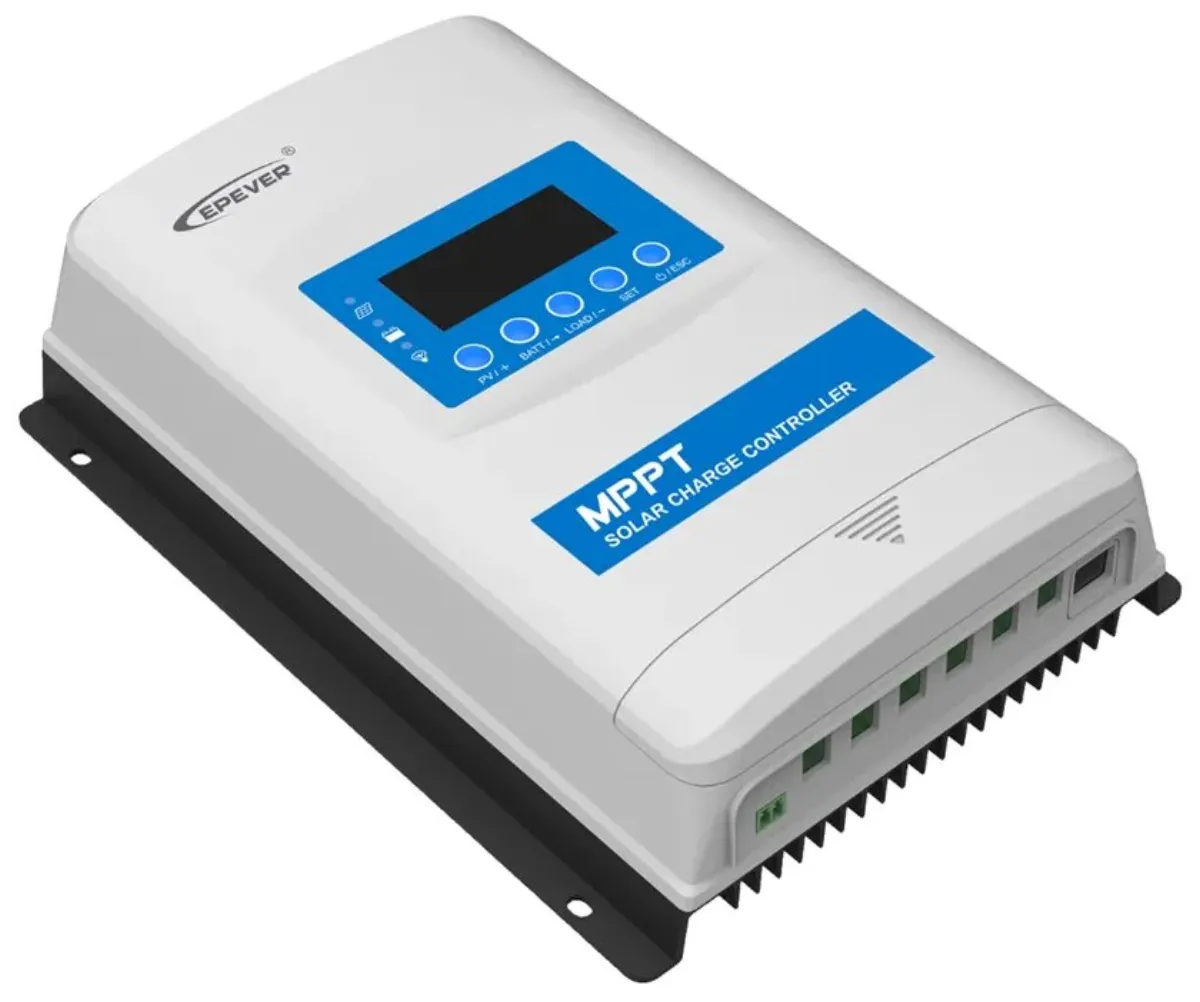

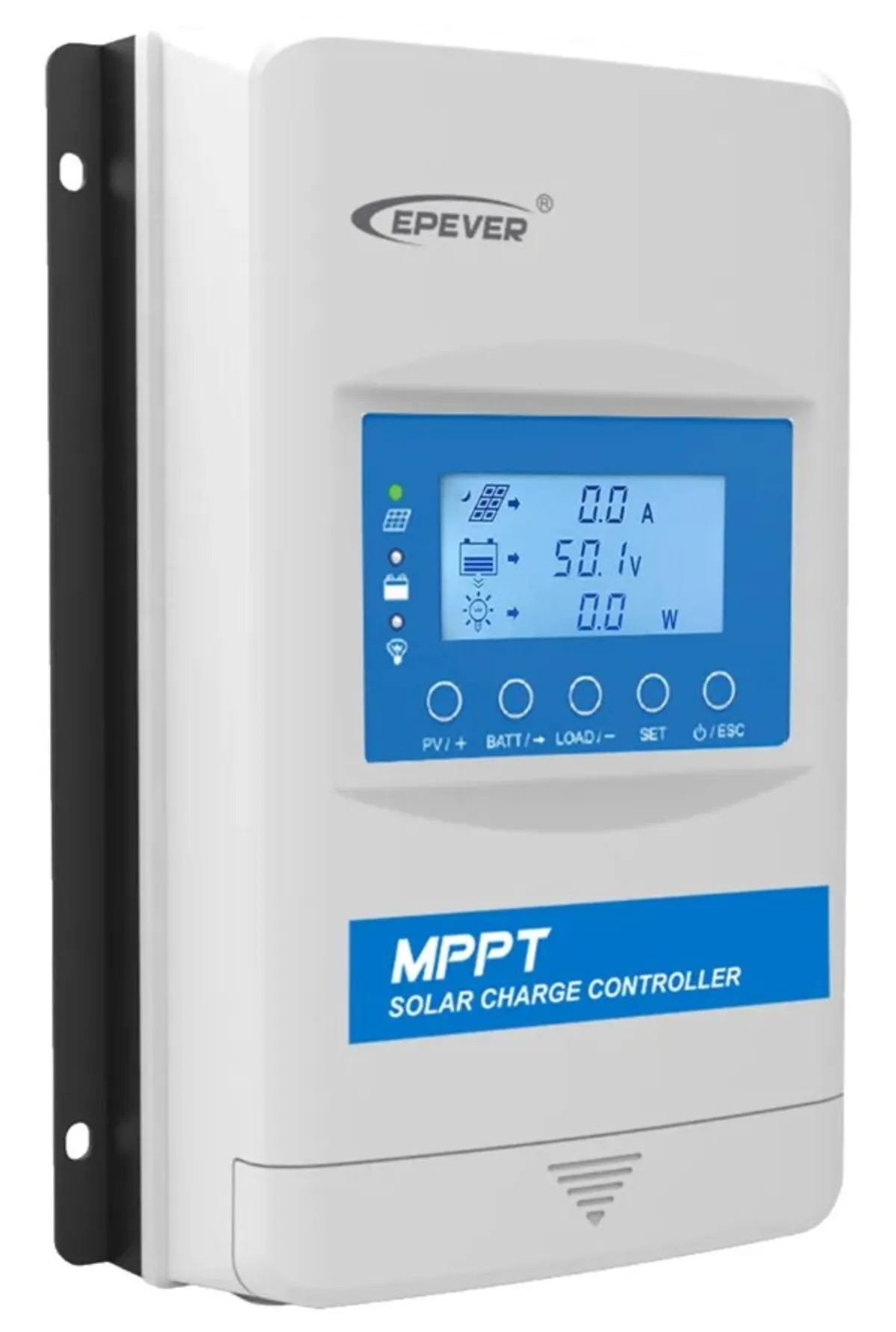

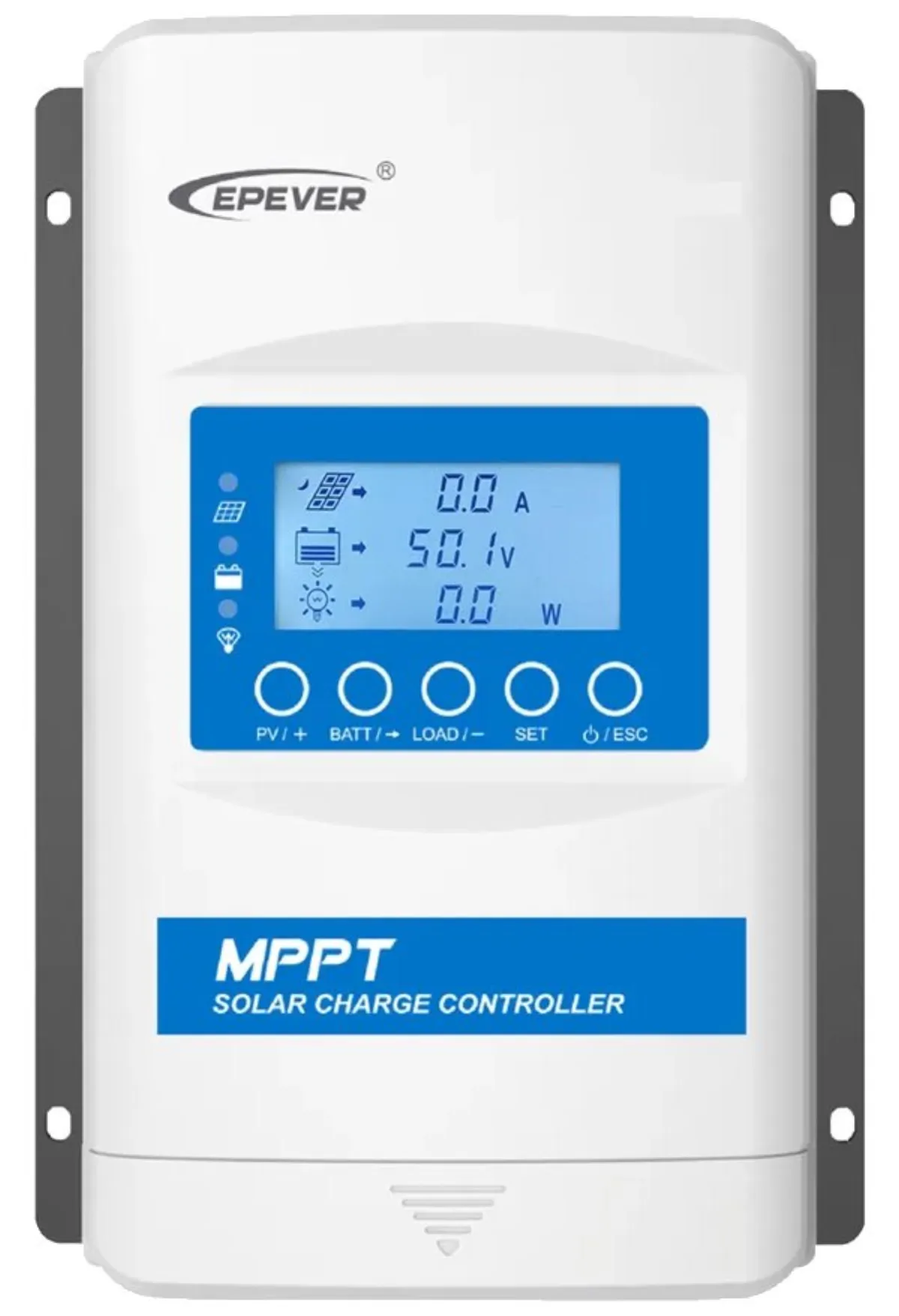

Контроллер солнечной энергии EPEVER XTRA3210N G3 BLE MPPT 12 24 В XDS2 30A вход 100 В

EPEVER XTRA3210N-XDS2 G3 BLE

Новое поколение контроллеров MPPT серии XTRA-N G3 BLE со встроенным Bluetooth идеально подходит для островных систем с напряжением панелей до 100 В и максимальной мощностью зарядки *30 А *. Аккумулятор12/24 В, макс. мощность фотоэлектрических модулей 390/780 Вт/пик. Встроенный Bluetooth позволяет осуществлять мониторинг и настройку контроллера без необходимости использования дополнительных компонентов.

Этот солнечный контроллер подходит для широкого спектра островных применений, таких как коттеджи, дома и т. д. Подходит также для использования в автомобилях благодаря возможности заземления на отрицательный полюс. Многофункциональный дисплей для удобного мониторинга системы и возможной настройки рабочих параметров, в т.ч. контрольные светодиоды.

Регулятор работает как инвертор, то есть он может обрабатывать более высокое входное напряжение и более низкий ток, получая более низкое напряжение/увеличивая ток с высокой эффективностью. Поэтому мы можем использовать практически любую солнечную панель. Контроллер совместим со свинцово-кислотными и литий-ионными аккумуляторами.

Солнечный контроллер оснащен новейшей технологией MPPT (Maximum PowerPoint Tracking) — отслеживание точки максимальной мощности с помощью сложного алгоритма отслеживания, при котором солнечный модуль работает при идеальном напряжении, которое солнечный модуль может вырабатывать при максимально возможной мощности. . По сравнению с классическим ШИМ-контроллером технология MPPT повышает эффективность зарядки примерно на 30%**.

Максимальная мощность зарядки аккумулятора этой модели составляет 30 А, что соответствует мощности панели 390 Втп, если у вас аккумулятор 12 В, или 780 Втп, если у вас аккумулятор 24 В аккумулятор. Если панель вырабатывает более высокую мощность, контроллер ограничит ее только номинальным максимумом. производительность. Мощность фотоэлектрических панелей не должна превышать номинальную мощность контроллера более чем в 1,5 раза!

Вы можете подключать солнечные панели последовательно, но их напряжение холостого хода, называемое Voc, никогда не должно превышать значение напряжения холостого хода Voc 100 В - превышение этого значения необратимо повредит контроллер (здесь необходимо учитывать, что при снижении температуры окружающей среды напряжение солнечной панели увеличивается, а значение Voc, указанное в параметрах солнечной панели, составляет 25 °C. Поэтому мы не рекомендуем, чтобы значение Voc указанное значение превышает 90 В)

Настройка параметров контроллера (в основном типа используемой батареи) осуществляется с помощью встроенного ЖК-дисплея версии XDS2, или внешнего дисплея MT52 (не входит в комплект), или через встроенный Bluetooth.

Основные характеристики

• Высококачественные компоненты ST или IR с низкой частотой отказов, гарантирующие долговечность
• Усовершенствованная технология MPPT и сверхвысокая скорость отслеживания, эффективность отслеживания до 99,5%, максимальная эффективность передачи постоянного тока до 98,6%, эффективность при полной нагрузке до 96,6%
• Расширенный алгоритм управления MPPT для минимизации потери скорости и времени
• Точное обнаружение и отслеживание точки максимальной мощности в нескольких пиках, более широкое рабочее напряжение MPP (точка максимальной мощности) для оптимизации использования фотоэлектрических систем
• Поддержка нескольких типов батарей, включая литиевые батареи, стабильная функция самоактивации для литиевых батарей
• Параметры напряжения аккумулятора регулируются на ЖК-дисплее
• Компенсация температуры аккумулятора
• Ограничьте мощность заряда и ток заряда до значений, не превышающих номинальные.
• Функция статистики энергопотребления в реальном времени
• Автоматическое снижение мощности зарядки в случае перегрева
• Встроенный Bluetooth для регулировки настроек
• Интерфейс связи EPEVER APPRS485 с дополнительными модулями 4G или Wi-Fi для удаленного мониторинга
• Настройка параметров с помощью программного обеспечения для ПК, приложения или удаленного счетчика
• Функция постоянного выходного напряжения
• Комплексная электронная защита
• Режимы работы для множественных нагрузок
• Пылезащищенная и водонепроницаемая конструкция с классом защиты IP33
• Низкое собственное потребление, менее 15 мА

Обзор защит

• PV - короткое замыкание, перегрузка по току, обратная полярность
• Аккумулятор - обратная полярность, перенапряжение, перегрев, переразряд, низкая температура литиевого аккумулятора
• Короткое замыкание нагрузки
• Перегрузка нагрузки
• Перегрев контроллера

Номинальное напряжение системы: DC 12/24 В

Диапазон входного напряжения аккумулятора: 8-32 В

Тип батареи

• вести
• литий-ионный

Номинальный ток зарядки: 30 А

Макс. Напряжение разомкнутой цепи фотоэлектрических модулей: 100 В (92 В при температуре около 25 °C)

Эффективность MPPT: ≥ 99,5%

Эффективность преобразования: макс. 98,6%

Степень защиты: IP33

Рабочие температуры

• -25 до 50 °С
• макс. влажность 95%

Размеры: 230 × 165 × 63 мм

Вес: 1,3 кг
