Контроллер EPEVER DR3210-DDS Solar MPPT, 12, 24 В, DuoRacer, 30 А, вход 100 В

ЭПЕВЕР DR3210-DDS

Контроллер MPPT серия DuoRacer предназначен для зарядки двух аккумуляторов, подходящих для автоприцепов, лодок и т. д. Напряжение панели до 100 В и максимальный зарядный ток 30 А, аккумулятор 12/24 V, PV макс. 390/780 Вт.

Контроллер заряда DuoRacer MPPT предназначен для зарядки двух аккумуляторов — бортового и стартерного (показан ниже как BATT1 и BATT2) в солнечной системе. Этот контроллер поддерживает несколько типов основных батарей (BATT1), включая герметичные, гелевые, залитые, LiFePO4 и Li-NiCoMn батареи, которые подходят для автодомов, автодомов, лодок и т. д. Устройство автоматически определяет напряжение в системе. аккумуляторного стартера (BATT2) и при выполнении условий аккумулятор подзаряжается.

Регулятор работает как инвертор, а это означает, что он может обрабатывать более высокое входное напряжение и более низкий ток до более низкого напряжения (увеличивать ток) с высокой эффективностью. Таким образом, мы можем использовать практически любую солнечную панель.Солнечный контроллер DuoRacer оснащен новейшей технологией MPPT (Максимальное отслеживание PowerPoint) — отслеживание точки максимальной мощности с помощью сложного алгоритма отслеживания, когда солнечный модуль работает в идеале. напряжение, которое солнечный модуль может производить при максимальной доступной производительности. По сравнению с классическим ШИМ-контроллером технология MPPT повышает эффективность зарядки примерно на 30%. Максимальная мощность зарядки аккумулятора данной модели составляет 30 А, что соответствует мощности панели 390 Втп, если у вас аккумулятор 12 В, или 780 Втп, если у вас аккумулятор 24 В. Если панель дает более высокую выходную мощность, то регулятор ограничит ее только номинальной максимальной выходной мощностью. Мощность фотоэлектрических панелей не должна превышать номинальную мощность регулятора более чем в 1,5 раза, т.е. 580 Вт или 1170 Вт!

Вы можете соединять солнечные панели последовательно, но их выходное напряжение холостого хода, обозначаемое как Voc, никогда не должно превышать значение напряжения холостого хода Voc 100 В - превышение этого значения приведет к необратимому повреждению регулятора (здесь это необходимо принять во внимание). Примите во внимание, что напряжение солнечной панели увеличивается с понижением температуры окружающей среды, а значение Voc, указанное в параметрах солнечной панели, составляет 25 °C). Поэтому мы не рекомендуем, чтобы значение указанного Voc превышало 90 В)

Основная функция

• Технология отслеживания максимальной мощности с чрезвычайно высокой скоростью отслеживания и эффективностью отслеживания более 99,5%.
• Усовершенствованный алгоритм управления MPPT для минимизации потери скорости и потери времени MPP.
• Расширенный диапазон рабочего напряжения MPP для улучшения использования фотоэлектрических модулей.
• Функция автоматического управления зарядкой и ограничение зарядного тока (BATT1).
• Высокое качество и низкий уровень отказов компонентов ST, TI и Infineon для обеспечения срока службы продукта.
• Цифровое управление схемой адаптивного трехступенчатого режима зарядки для увеличения срока службы BATT1.

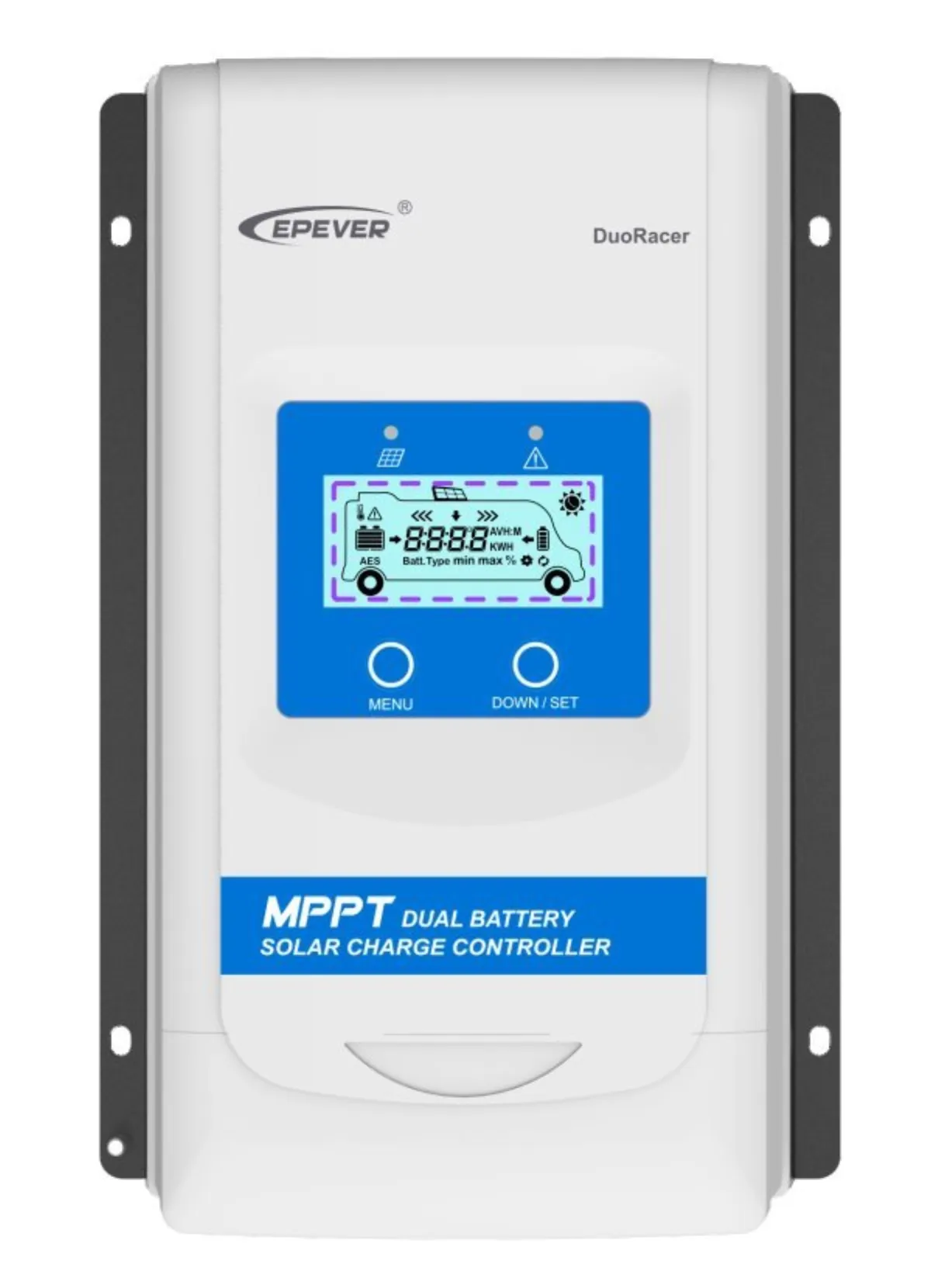

• Тип BATT1 можно установить с помощью светодиода/ЖК-дисплея.
• Если в течение длительного времени нет зарядки и фотоэлектрическая батарея имеет низкое напряжение (PV<5 В), контроллер перейдет в режим пониженного энергопотребления.
• 100% зарядка и разрядка в диапазоне рабочих температур.
• Сигнал управления AES для автомобильного холодильника.
• Стандартный протокол Modbus и порт связи RS485 (5 В, 200 мА).

Встроенная функция отображения

Цикл отображения: Фотоэлектрическое напряжение › Фотоэлектрический ток › Фотоэлектрическая энергия › Генерируемая энергия › Напряжение BATT1 › Ток BATT1 › Макс. напряжение BATT1 › Мин. напряжение BATT1 › Температура BATT1 › Тип батареи BATT1 › Напряжение BATT2 › Ток BATT2 › Макс. напряжение BATT2 › Мин. напряжение BATT2 › Фотоэлектрическое напряжение

Входящий в комплект поставки удаленный дисплей MT11 (дополнительный аксессуар, не входит в комплект поставки) может отображать различные рабочие данные и информацию о неисправностях системы. Информация может отображаться на ЖК-экране с подсветкой, кнопки просты в использовании, а цифровой дисплей легко читается.

Номинальная мощность зарядки: 390 Вт (12 В) или 780 Вт (24 В).

Номинальное напряжение аккумулятора 1: 12/24 В пост. тока.

Номинальное напряжение аккумулятора 2: 12/24 В пост. тока или автоматический режим.

Диапазон входного напряжения аккумулятора: от 8,5 до 32 В.

Тип батареи: Герметичный (по умолчанию) / Гелевый / Залитый / LiFePO4 / Li-NiCoMn / Пользовательский

Номинальный зарядный ток: 30 А

Макс. Напряжение холостого хода фотоэлектрической батареи: 100 В (92 В при температуре около 25 °C)

Эффективность передачи: максимум 98 %.

Размеры: 247,2 x 165 x 68,5 мм.

Вес: 1,4 кг
