Modúl leathnaithe TINYCONTROL le taispeáint 1wire I2C agus OLED do rialtóir LAN v3

Modúl Tinycontrol do rialtóir LAN v3

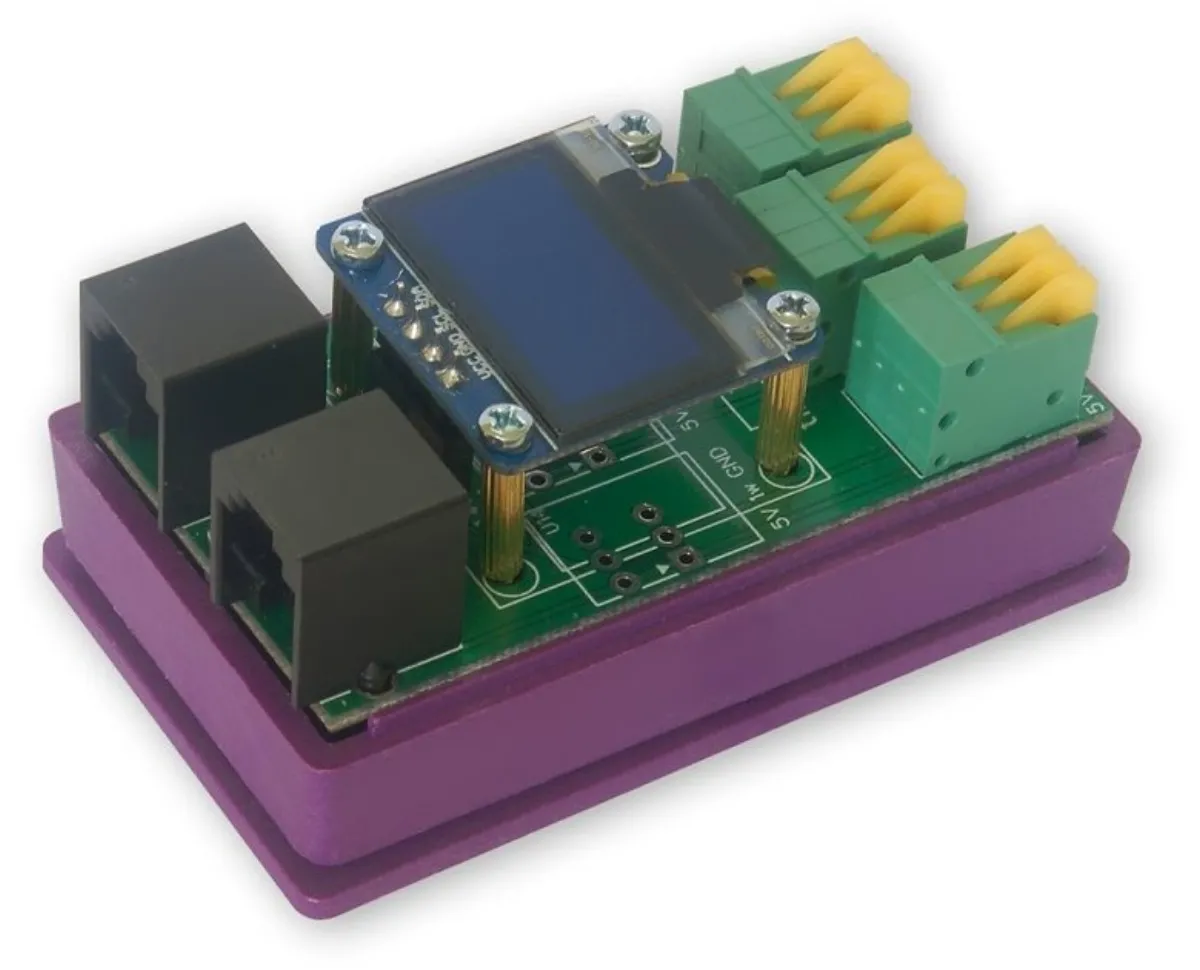

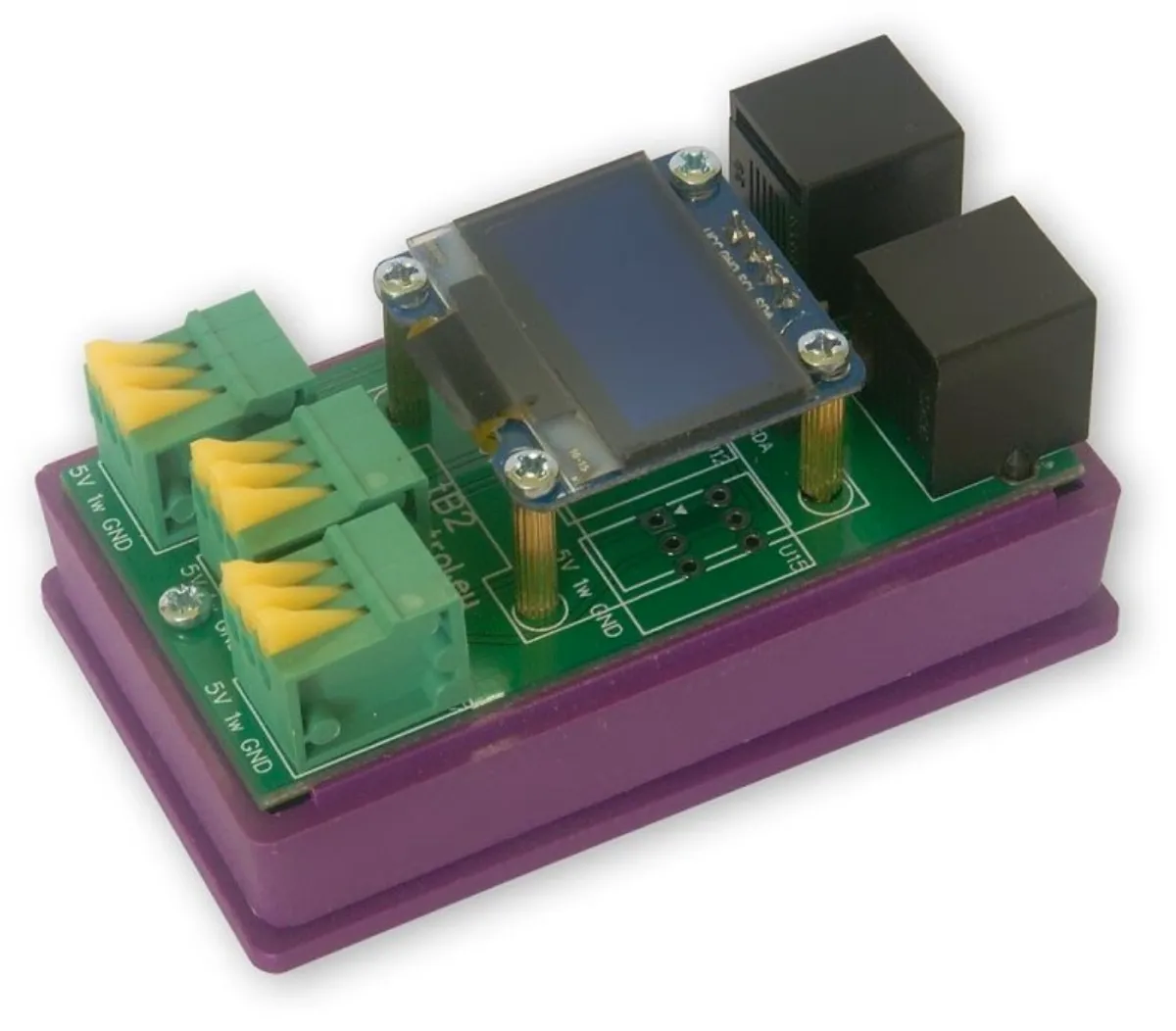

Modúl leathnaithe le taispeáint 1wire, I2C agus 0.92" OLED (táirge ar leith) le haghaidh rialtóir LAN v3

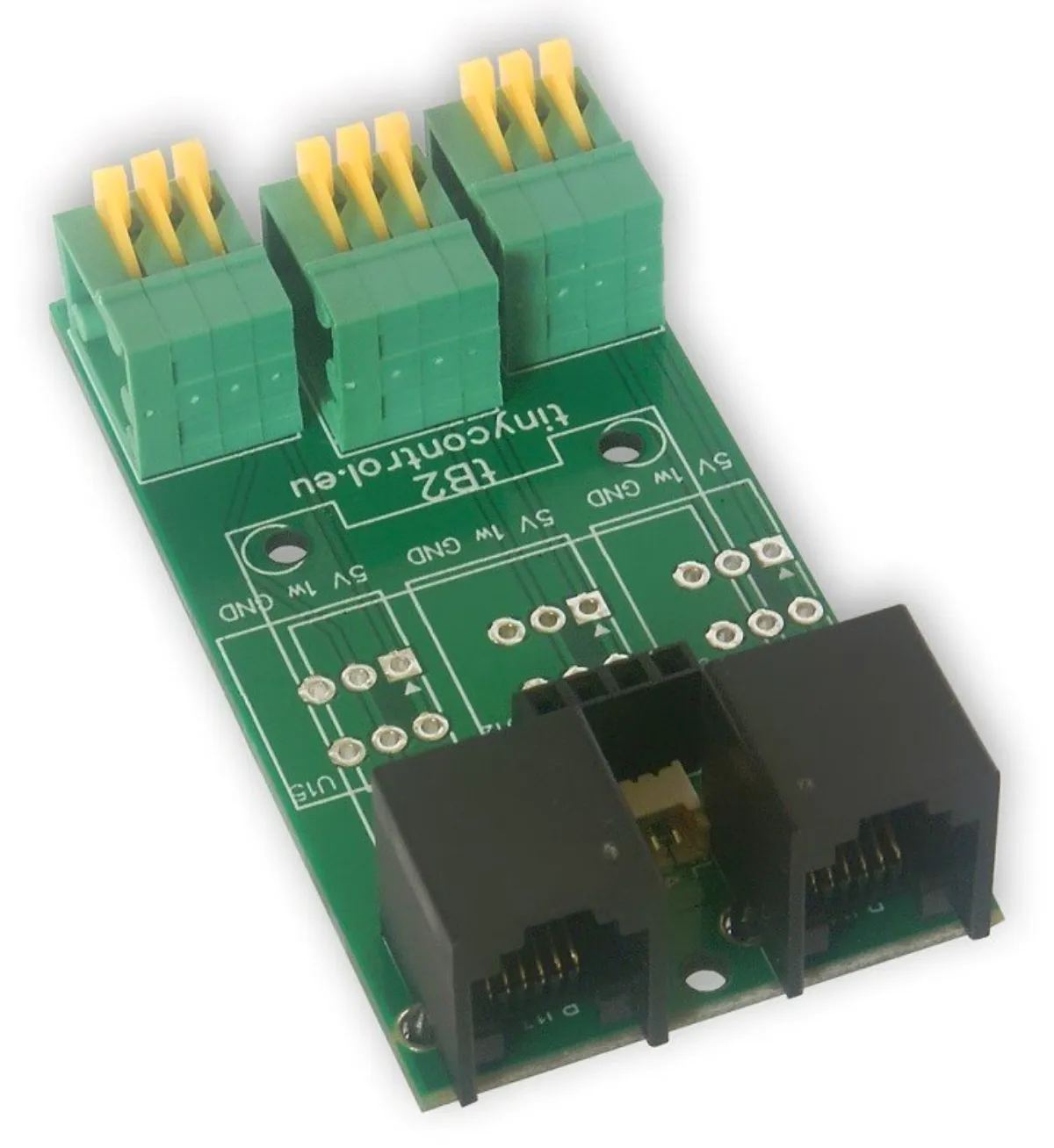

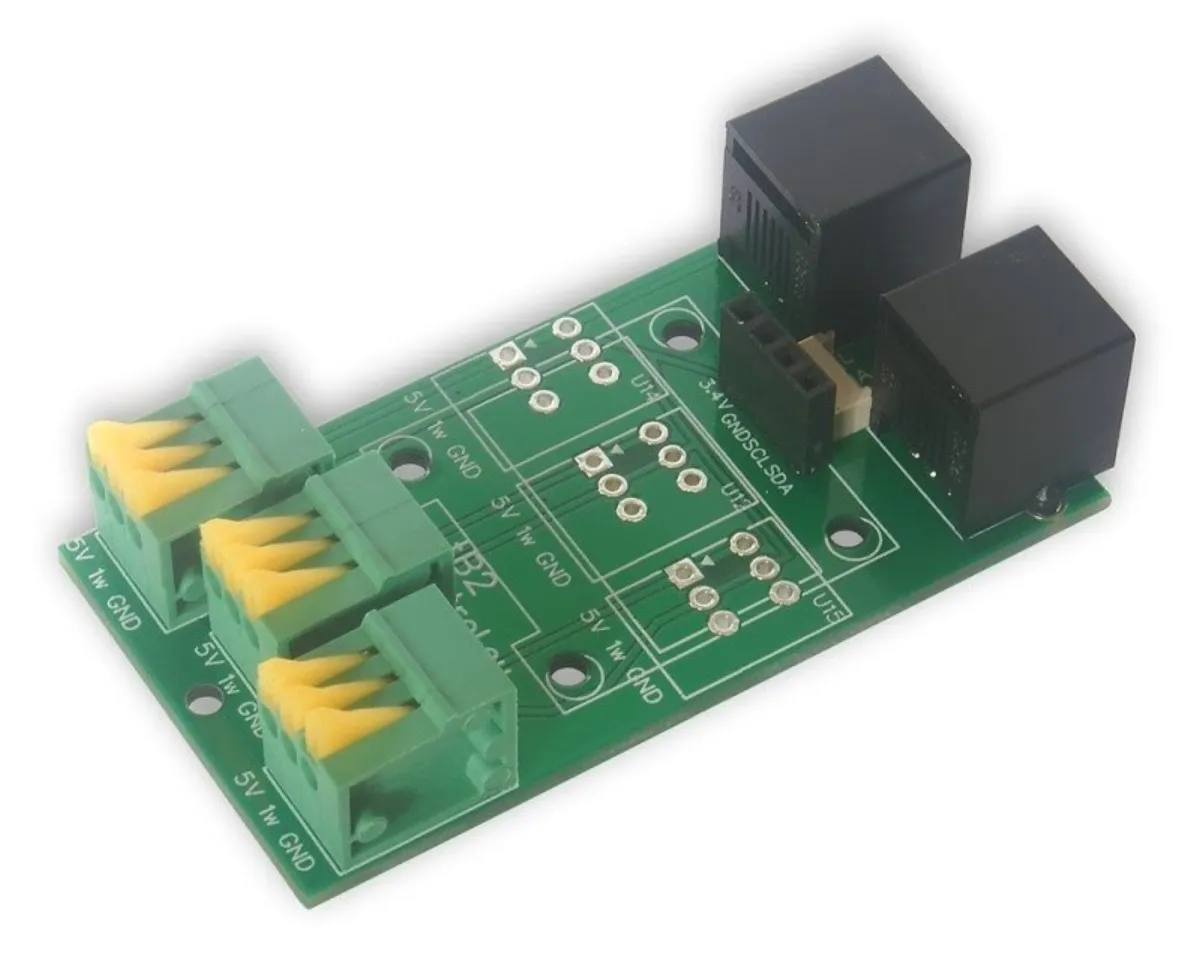

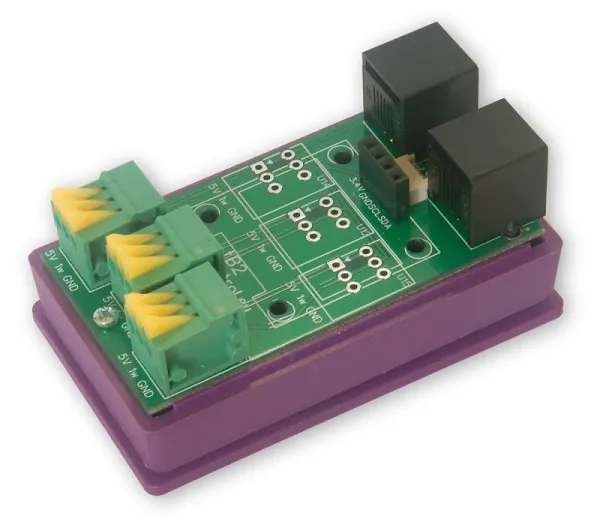

Tá teanntáin earraigh ag an mbord le haghaidh nasc áisiúil braiteoirí DS18B20 (trasghearradh sreinge 0.5 mm2) agus cónascaire micrea JST 1.25 mm don bhus I2C (m.sh. chun braiteoir BME280 a nascadh). Cumarsáid le rialtóir LAN trí bhus I2C nó 1-Wire. Chun seo, ba chóir an bord a nascadh le cónascaire INP6 sa rialtóir LAN ag baint úsáide as cábla 6-sreang le breiseán RJ-12, is féidir an soicéad eile a úsáid chun braiteoir 1-sreang nó I2C eile a nascadh. Tá lipéad ar an gclár chun braiteoirí DS18B20 a nascadh leis an mbus 1-Wire.

Airíonna

• tá an modúl taispeána éasca a shuiteáil agus a athsholáthar
• tacaíocht don chumarsáid le Lan Controller v3 (bus I2C)
• gléasta DIN roghnach
• is féidir an dara cónascaire a úsáid chun braiteoirí eile a nascadh

Comhéadan

• 2x RJ-12 (I2C/1-Wire)
• 1 × I2C micrea (1.25 mm)
• cónascaire 3x 3pin
• Cónascaire 1 × 4pin don taispeáint

Soláthar cumhachta: ón mbus

Toisí: 66 × 36 × 18 m

Níl an taispeáint san áireamh sa phacáiste! Is féidir leat é a fháil sna hearraí gaolmhara faoin gcód NJSGWL0032.
