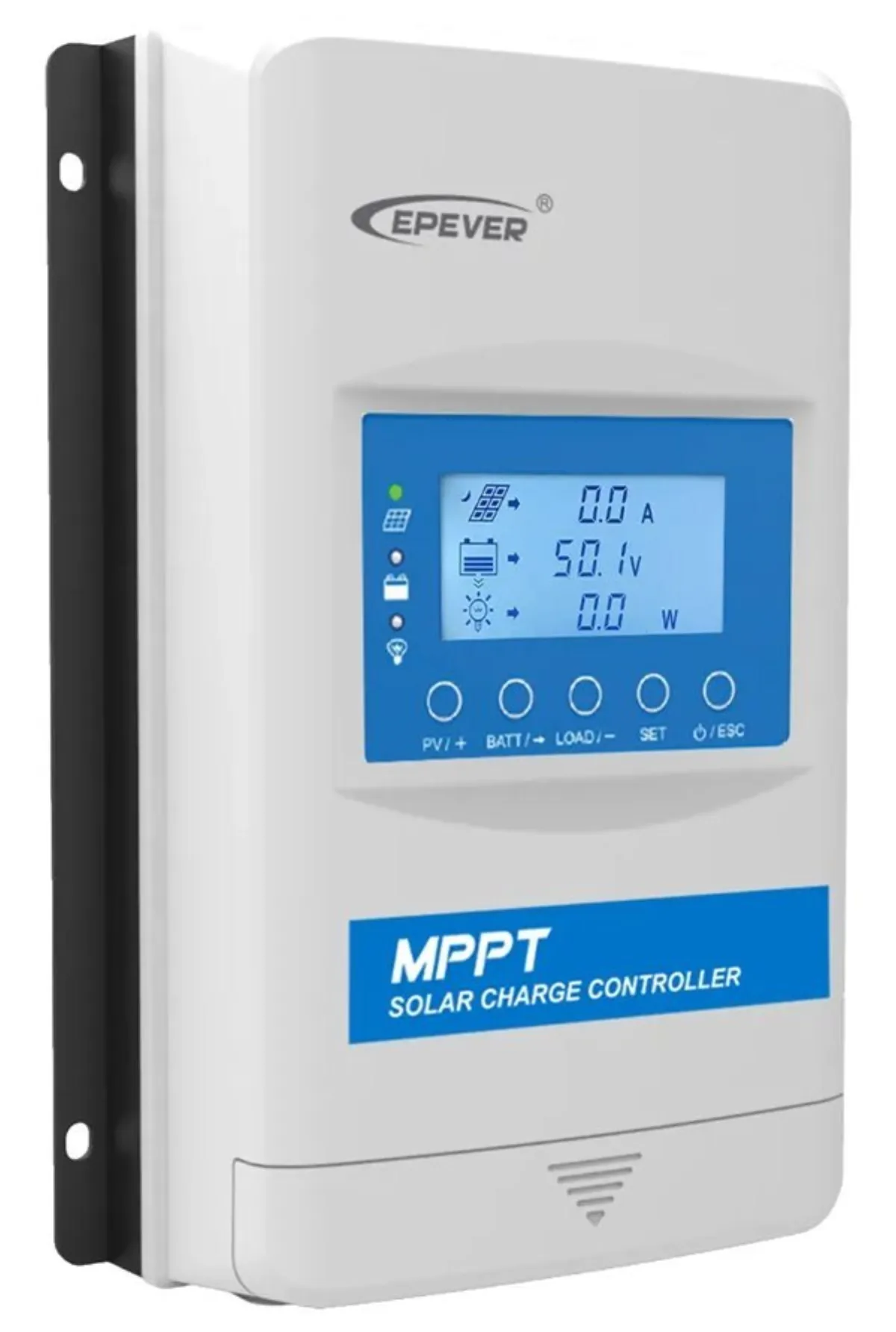

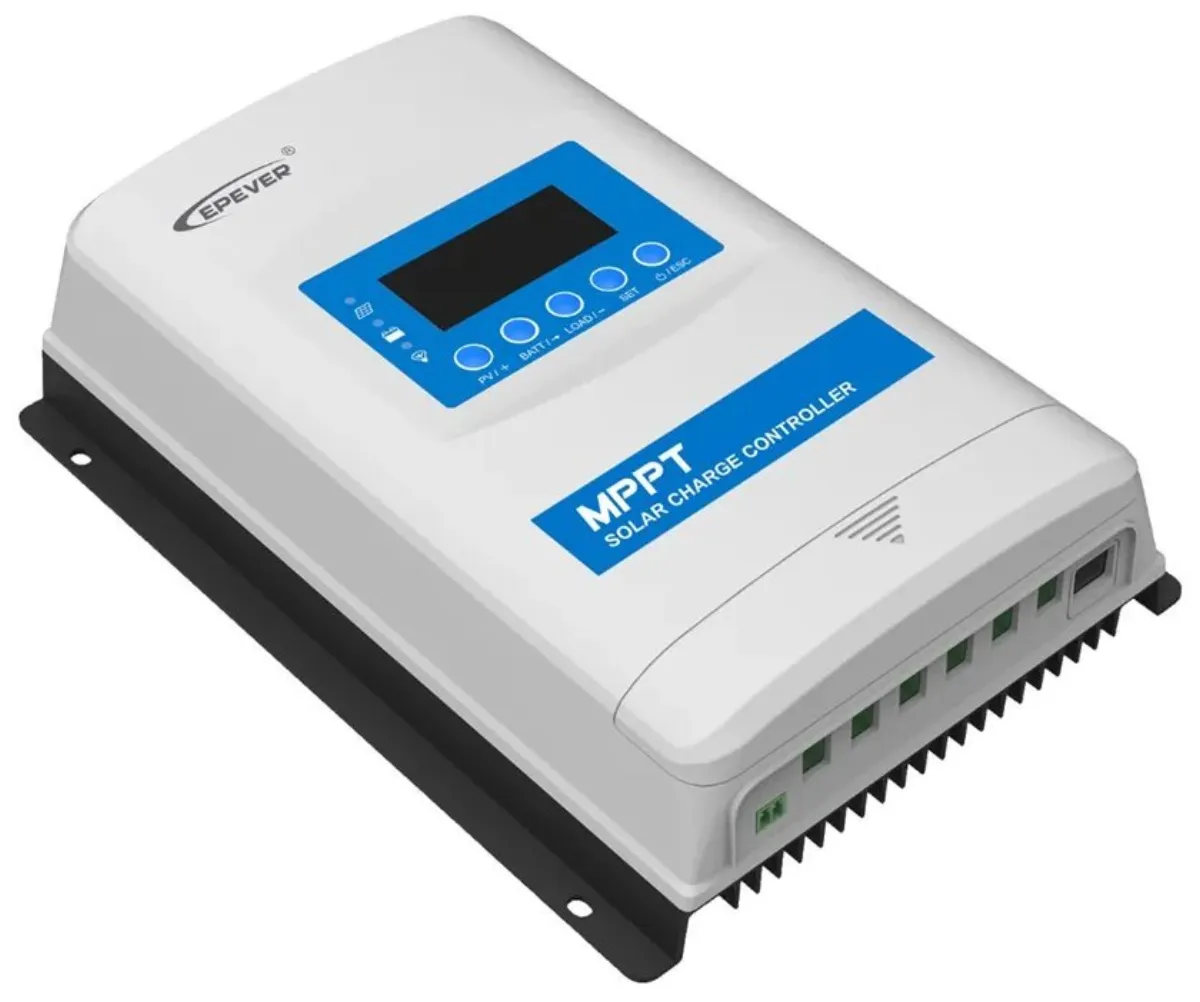

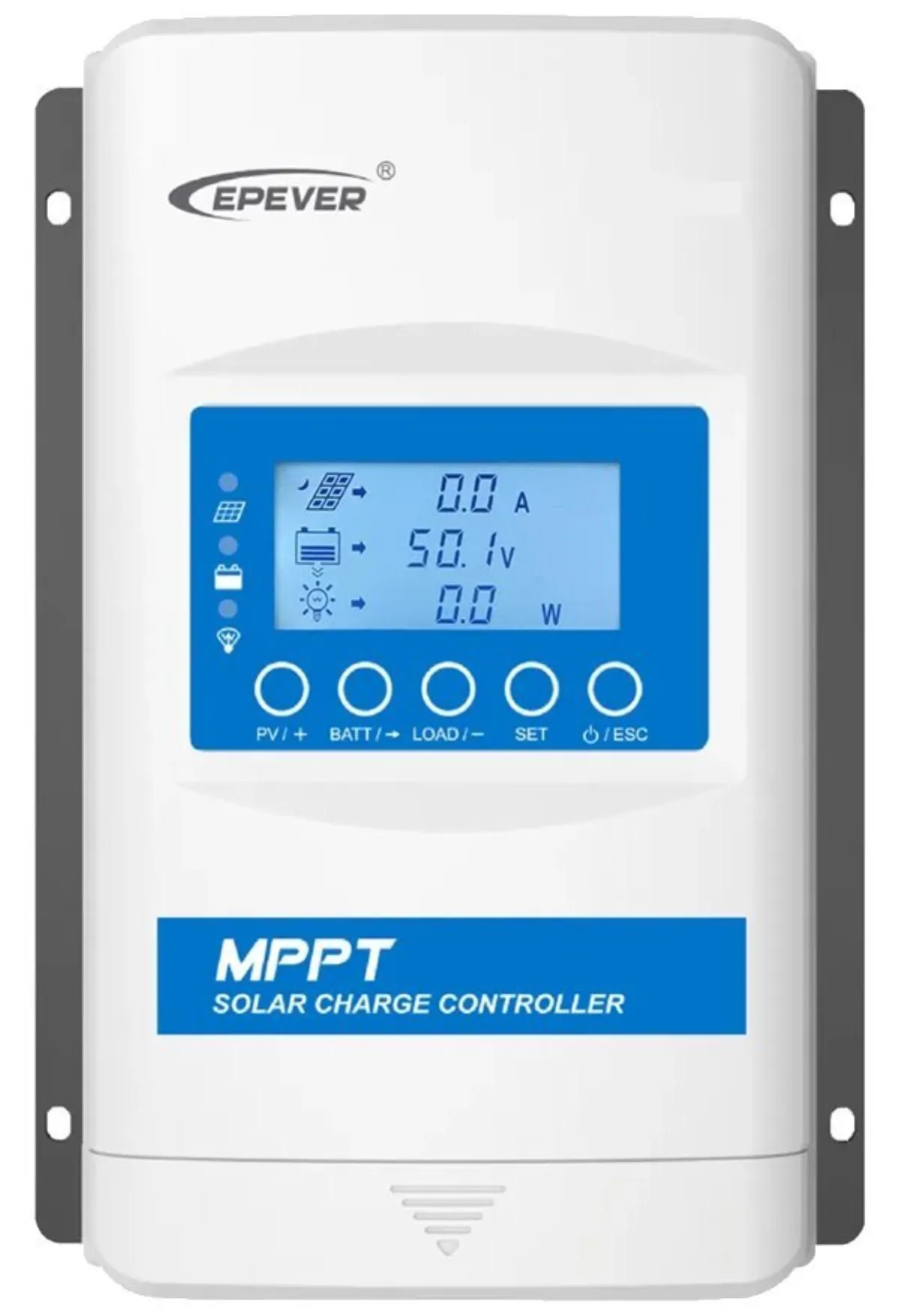

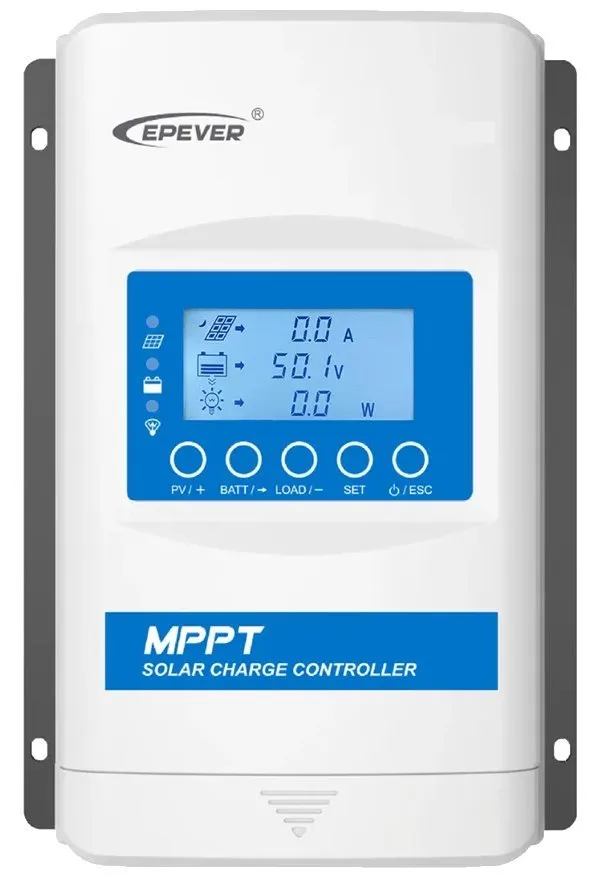

Contrôleur solaire MPPT EPEVER XTRA2210N G3 BLE 12 24 V XDS2 20 A entrée 100 V

EPEVER XTRA2210N G3 BLE

La nouvelle génération de contrôleurs MPPT de la série XTRA-N G3 BLE avec Bluetooth intégré est idéale pour les systèmes insulaires avec des tensions de panneau jusqu'à 100 V et une puissance de charge maximale de 20 A. Batterie 12/24 V, réseau PV max 260/520 Wp.

Ce contrôleur solaire convient à une large gamme d'applications insulaires telles que les chalets, les maisons, etc. Il convient également à une utilisation dans les voitures grâce à la possibilité de mise à la terre au pôle négatif.

Un écran multifonctionnel est intégré directement dans le contrôleur MPPT pour une surveillance facile du système et un réglage possible des paramètres de fonctionnement, y compris. LED de contrôle.

La connectivité Bluetooth intégrée permet de surveiller et de configurer le contrôleur sans avoir besoin de composants supplémentaires.

Le régulateur fonctionne comme un convertisseur, ce qui signifie qu'il peut traiter une tension d'entrée plus élevée et un courant plus faible vers une tension plus faible/augmenter le courant avec une efficacité élevée. Nous pouvons donc utiliser pratiquement n’importe quel panneau solaire. Le contrôleur est compatible avec les batteries plomb-acide et lithium-ion.

Le contrôleur solaire est équipé de la dernière technologie MPPT (Maximum PowerPoint Tracking) - suivi du point de puissance maximale avec un algorithme de suivi sophistiqué, où le module solaire fonctionne à la tension idéale que le module solaire peut produire à la puissance disponible la plus élevée. Par rapport à un contrôleur PWM classique, la technologie MPPT augmente l'efficacité de charge d'environ 30 %.

La puissance de charge maximale dans la batterie de ce modèle est de 20 A, ce qui correspond à une puissance de panneau de 260 Wc si vous avez une batterie 12V, ou 520 Wc si vous avez une batterie 24V. Si le panneau produit une puissance supérieure, le contrôleur la limitera uniquement à sa puissance nominale maximale. performance. La puissance des panneaux PV ne doit pas dépasser 1,5 fois la puissance nominale du contrôleur !

Vous pouvez connecter des panneaux solaires en série, mais leur tension à vide, appelée Voc, ne doit jamais dépasser 100 V. Un dépassement de cette valeur endommagerait définitivement le contrôleur (il faut tenir compte du fait que la tension du panneau solaire augmente avec la baisse de la température ambiante et que la valeur Voc spécifiée dans les paramètres du panneau solaire est de 25 °C. Par conséquent, il est déconseillé de dépasser 90 V pour la valeur Voc spécifiée).

Le réglage des paramètres du contrôleur (principalement le type de batterie utilisé) s'effectue à l'aide de la version LCD intégrée XDS2, ou de l'écran externe MT52 (non fourni avec le contrôleur), ou via le Bluetooth intégré.

Fonctionnalités de base

• Composants ST ou IR de haute qualité avec un faible taux de défaillance
• Technologie MPPT avancée et vitesse de suivi ultra-élevée, efficacité jusqu'à 99,5 %
• Efficacité DC/DC maximale jusqu'à 98,3 % ; l'efficacité à pleine charge est de 96,4 %
• Algorithme de contrôle MPPT avancé
• Détection et suivi précis du point de puissance maximale dans plusieurs pics
• Tension de fonctionnement MPP (point de puissance maximale) plus large pour optimiser l'utilisation du PV
• Prise en charge de plusieurs types de batteries, y compris au lithium
• Réglage des paramètres de tension de la batterie sur l'écran
• Compensation de température de la batterie
• Réduction automatique de la puissance de charge en cas de surchauffe
• Bluetooth intégré
• Paramétrage via logiciel PC, application ou écran
• Fonction de sortie à tension constante
• Protection électronique complète
• Modes de fonctionnement pour charges multiples
• Conception étanche à la poussière et à l'eau avec protection IP33
• Faible autoconsommation (moins de 10 mA)

Aperçu des protections

• PV - court-circuit, surintensité, inversion de polarité
• Batterie - inversion de polarité, surtension, surchauffe, décharge excessive, basse température de la batterie au lithium
• Court-circuit de charge
• Surcharge de charge
• Surchauffe du contrôleur

Tension nominale du système: 12/24 V CC

Plage de tension d'entrée de la batterie: 8-31 V

Type de batterie

• plomb
• lithium-ion

Courant de charge nominal: 20 A

Max. Tension PV en circuit ouvert: 100 V (92 V à environ 25 °C)

Efficacité MPPT: ≥ 99,5 %

Efficacité de conversion: max. 98,3%

Degré de protection: IP33

Températures de fonctionnement

• -25 à 50 °C
• max. humidité ≤ 95%

Dimensions: 217 × 158 × 56,5 mm

Poids: 0,97 kg
