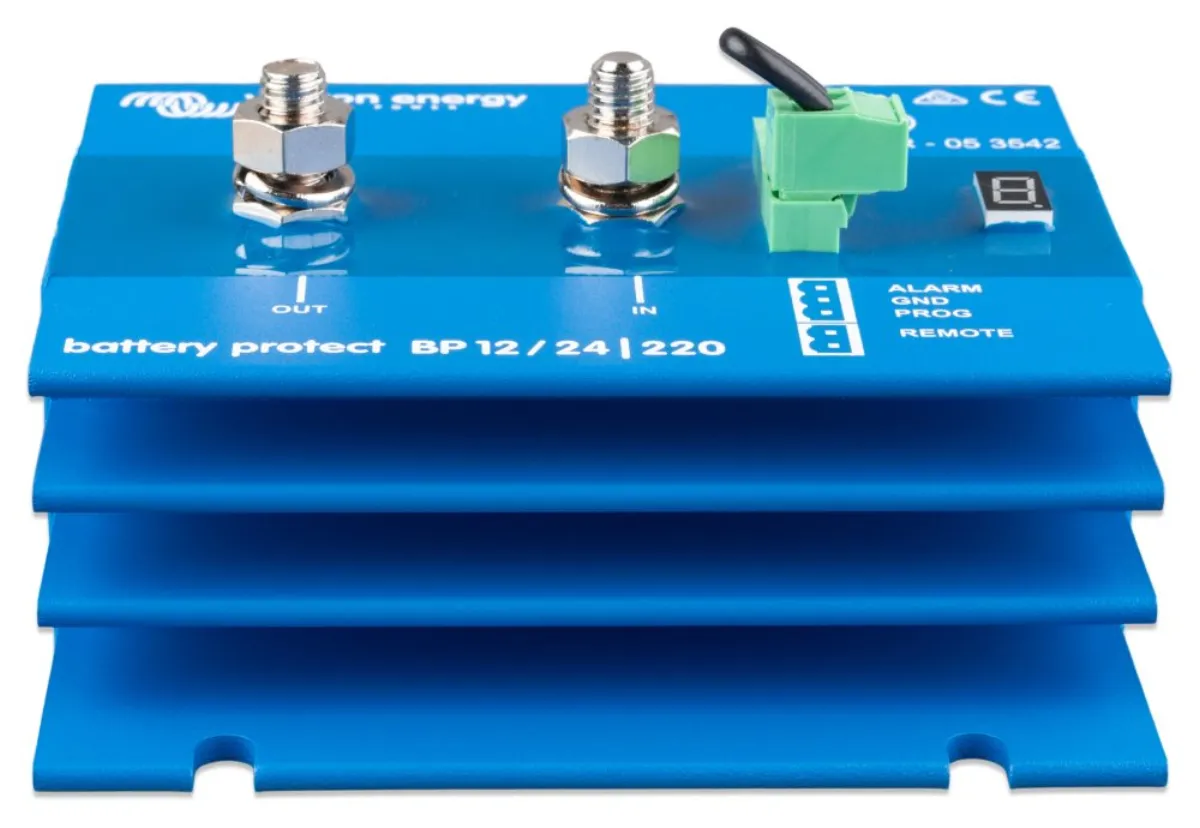

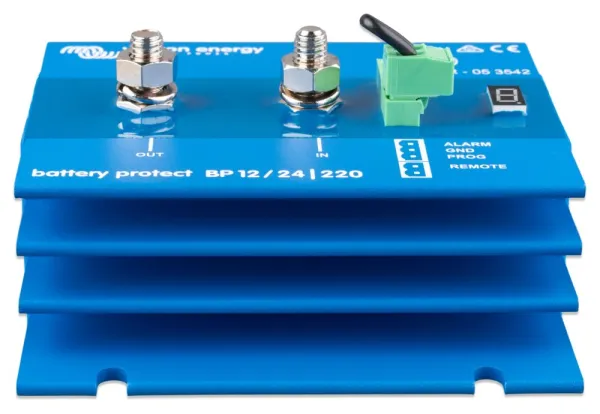

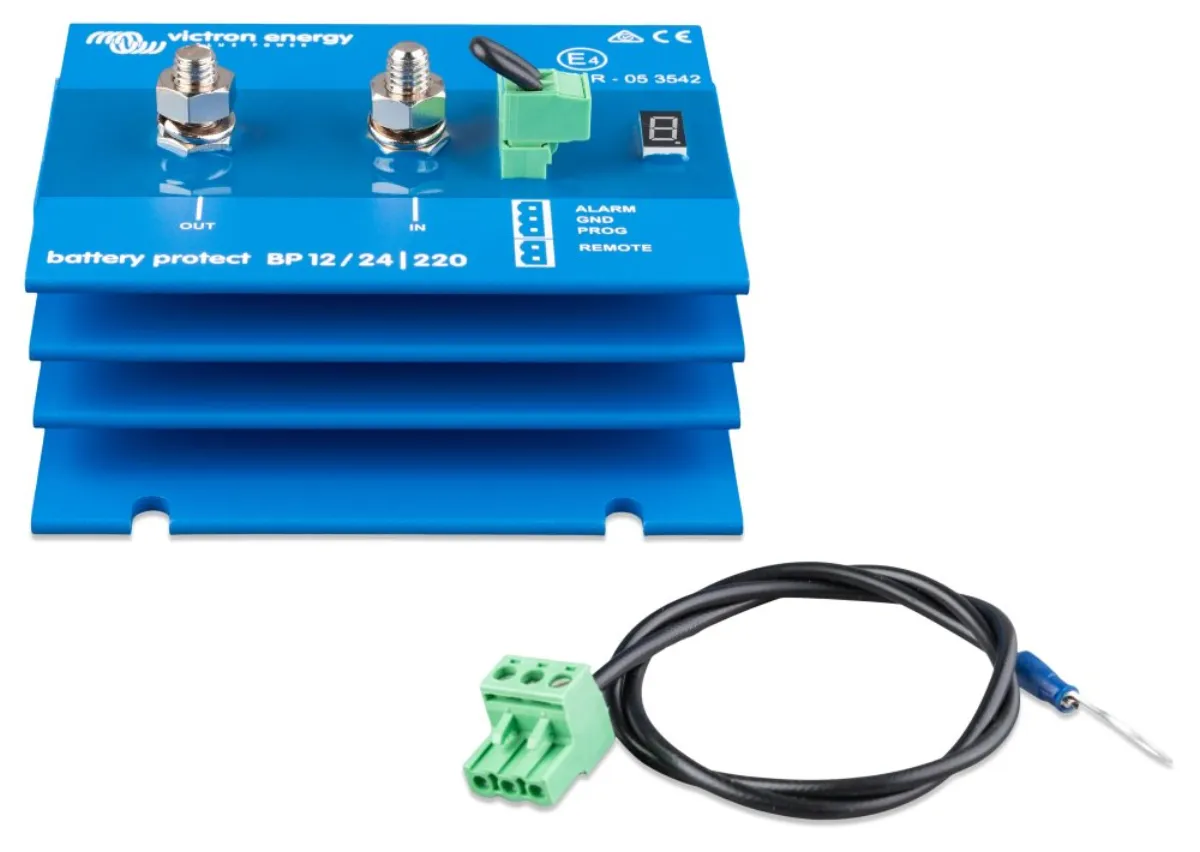

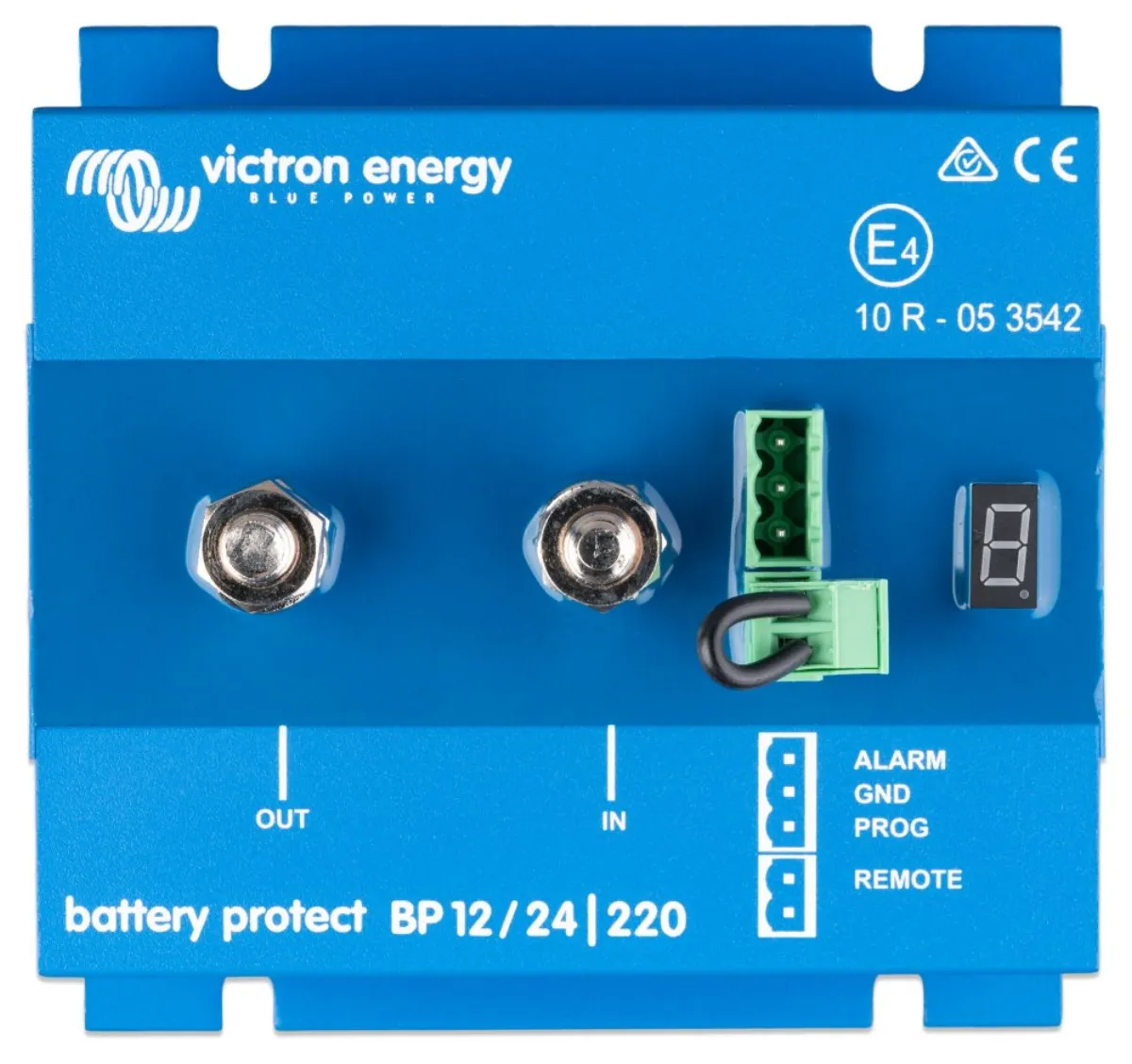

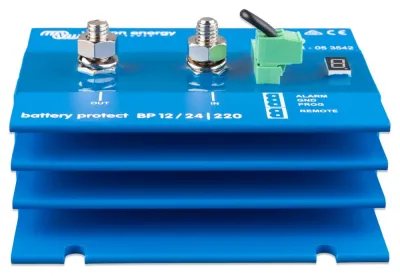

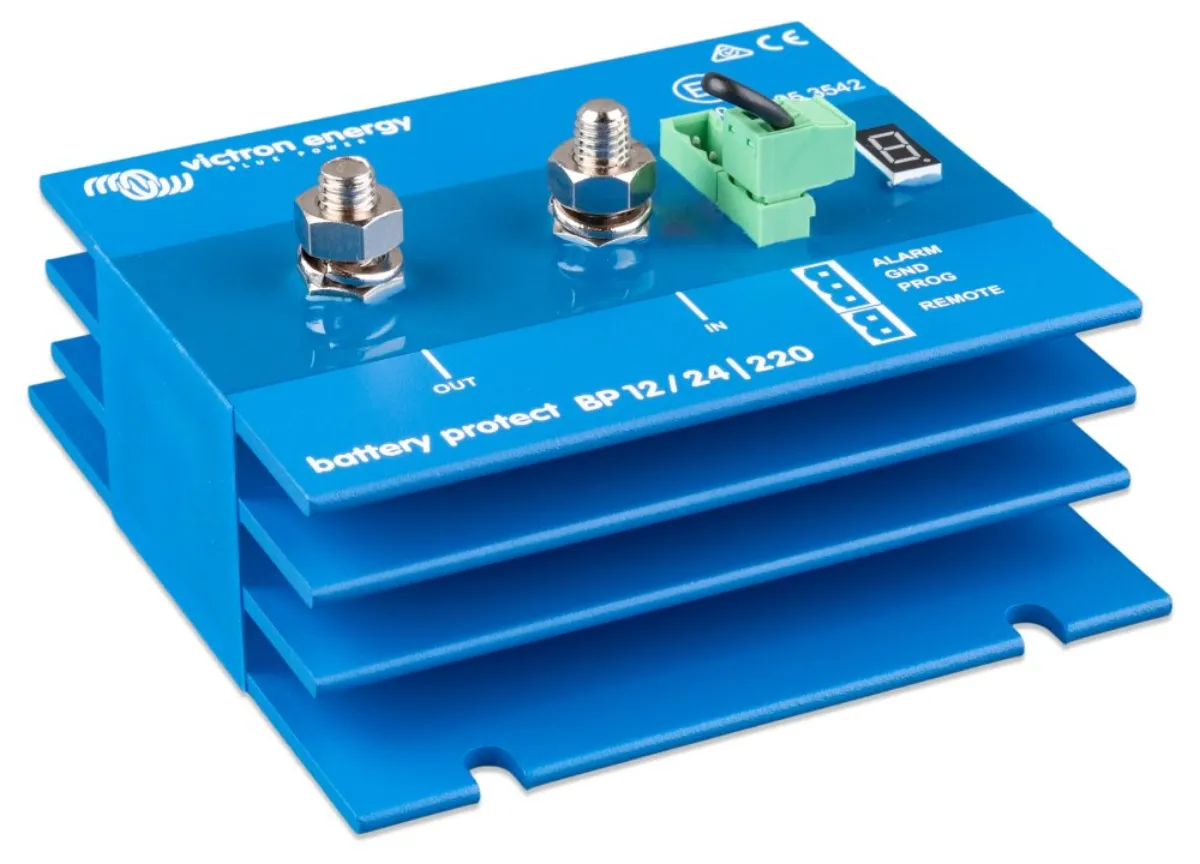

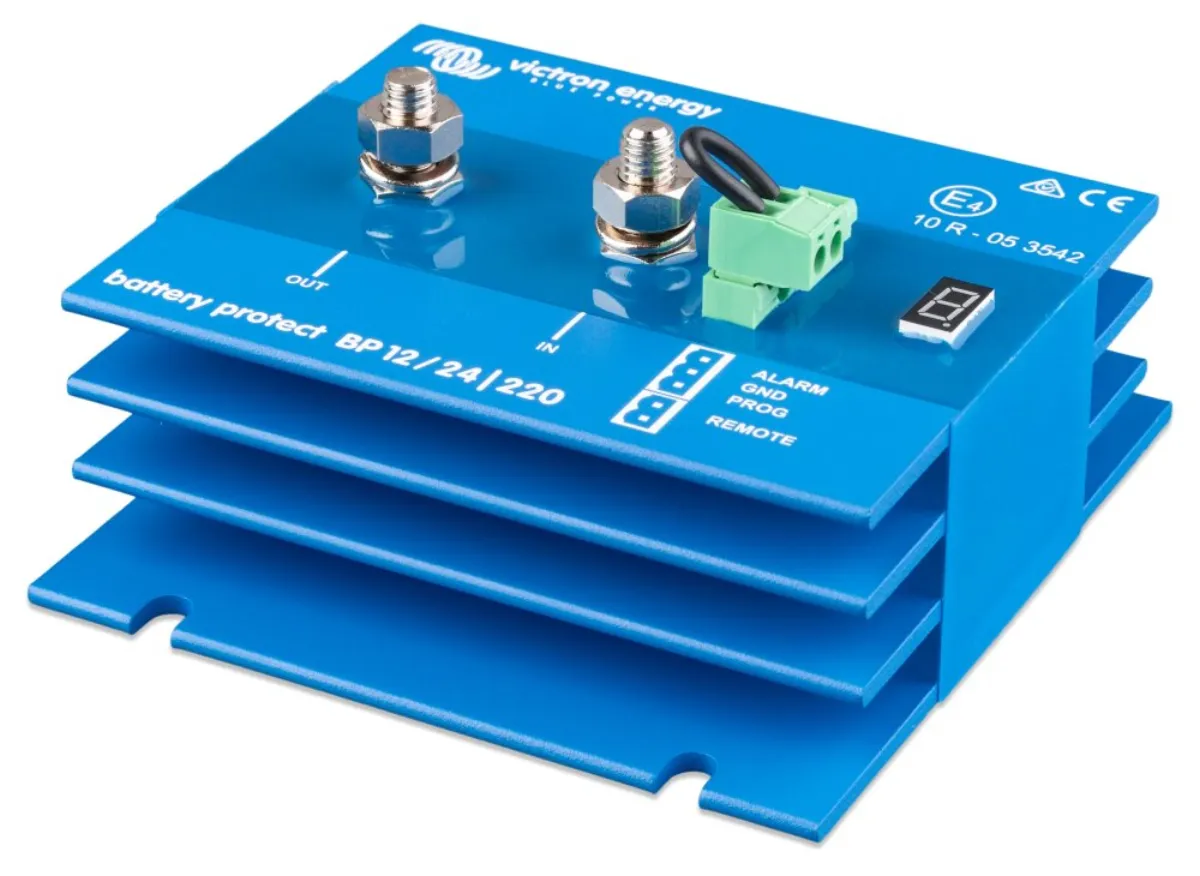

Victron BP-220 Batterieschutz 12V 24V-220A

Victron BP-220 Batterieschutz (12/24V)

BatteryProtect trennt die Batterie von unbedeutenden Verbrauchern, bevor die Batterie vollständig entladen ist (was zu ihrer Zerstörung führen würde) oder solange sie noch über genügend Kapazität zum Starten des Motors verfügt.

• Abschalten von Geräten als Schutz vor Tiefentladung der Batterie
• Maximaler Laststrom 220 A

Automatische 12/24 V-Einstellung

BatteryProtect erkennt automatisch die Spannung im System.

Einfach programmierbar

BatteryProtect kann so eingestellt werden, dass es bei mehreren unterschiedlichen Spannungsstufen aktiviert/deaktiviert wird. Die in sieben Bereiche unterteilte Anzeige zeigt an, welche Einstellung gewählt wurde.

Spezielle Einstellungen für Li-Ionen-Akkus

In diesem Modus kann BatteryProtect über das VE.Bus BMS gesteuert werden.

Sehr geringer Stromverbrauch

Bei Li-Ionen-Akkus ist ein geringer Stromverbrauch sehr wichtig, insbesondere nach dem Herunterfahren bei niedriger Spannung. Weitere Informationen finden Sie in den technischen Daten der Li-Ionen-Batterien und im VE.Bus BMS-Benutzerhandbuch.

Überspannungsschutz

Im Falle einer Überspannung und damit verbundener möglicher Beschädigung empfindlicher Geräte werden die Geräte abgeschaltet, wenn die Gleichspannung 16 V bzw. 32 V überschreitet.

Funkenbeständig

Es wird nicht mit Relaiselementen gearbeitet, sondern mit MOSFET-Transistorschaltern, daher kommt es nicht zur Funkenbildung.

Verzögerte Alarmausgabe

Der Alarmausgang wird aktiviert, wenn die Batteriespannung länger als 12 Sekunden unter den eingestellten Wert fällt. Das Starten des Motors löst daher den Alarm nicht aus. Der Alarmausgang ist ein Open-Collector-Ausgang auf dem Minusbus, max. Strom 50 mA. Dieser Alarmausgang ist normalerweise mit einem Summer oder Licht verbunden.

Verzögerte Lastabschaltung

90 Sekunden nach Auslösen des Alarms wird die Last abgeschaltet. Steigt die Batteriespannung während dieser Zeit (z. B. beim Motorstart) auf den Wert der „Zuschaltschwelle“, wird die Last nicht abgeschaltet.

Der Batterieschutz BatteryProtect ist unidirektional, d. h. Strom kann nur vom Eingang „in“ zum Ausgang „out“ fließen. Ein Rückstrom vom Ausgang „out“ zum Eingang „in“ ist nicht zulässig und führt zur Beschädigung des Gerätes

Nennspannung: 12/24 V

Spannungsbereich: 6-35 V

Maximaler Dauerlaststrom*: 220 A

Spitzenstrom (für 30 Sekunden): 600 A

Schwellenspannung (Trennung): 10,5 V oder 21 V

Schwellenspannung (Anschluss): 12 V oder 24 V

Betriebstemperatur

• -40 bis +40 °C (Volllast)
• bis zu 60% der Nennlast bei +50 °C

IP-Schutzstufe

• Elektronik IP67
• Anschlüsse: IP00

Anschluss (Gewinde): M8

Abmessungen: 123 × 120 × 62 mm

Gewicht: 0,8 kg

*Der BatteryProtect-Batterieschutz ist nicht für Rückströme von Ladequellen ausgelegt!
