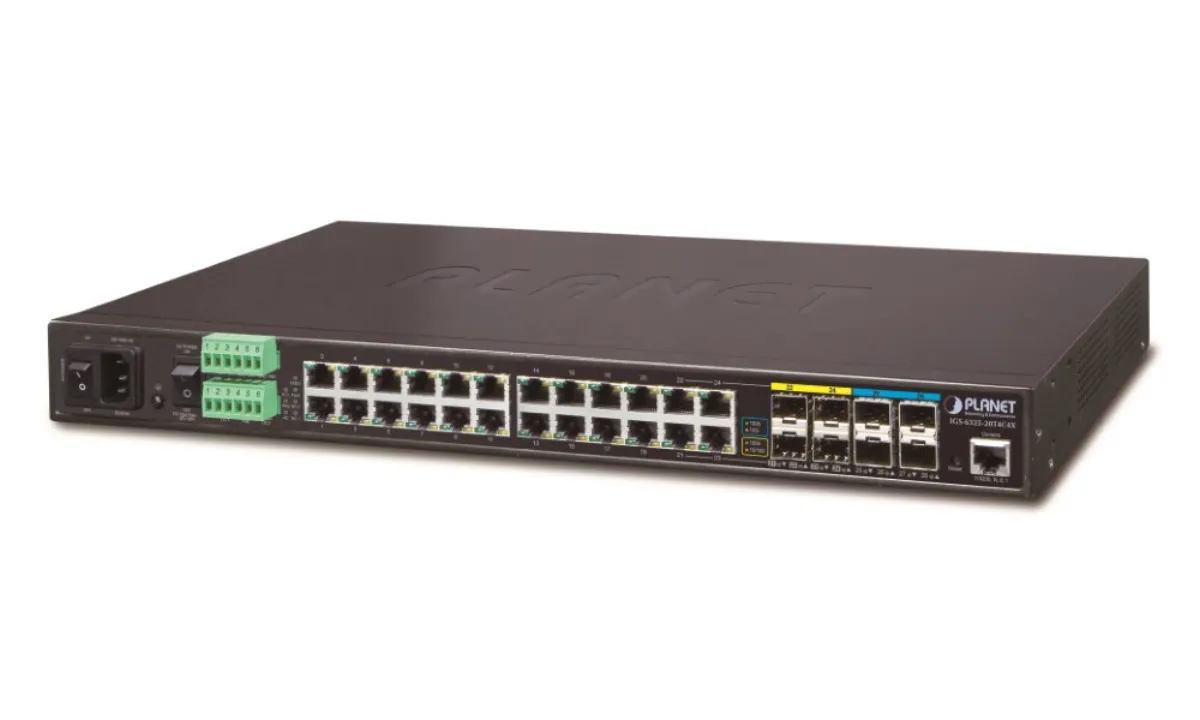

PLANET IGS-6325-20T4C4X

Průmyslový spravovatelný L3 přepínač 24x 10/100/1000Base-T, 4x SFP 100/1000Base-X, 4x SFP+ 10Gb BASE-SR/LR. Web/SNMPv3 management, 256 VLAN 802.1Q sítí, Spanning Tree, Rapid Spanning Tree, agregace linek 802.3ad LACP, Port shaper, QoS, DHCP Snooping, ERPS Ring - doba obnovy přenosu dat je méně než 10 ms (ITU-T G.8032 ERPS Ethernet Ring Protection Switching). Redundantní napájení AC+DC, ESD přepěťové ochrany, krytí IP30, provozní teplota -40~75°C, fanless - bez ventilátorů.

Inteligentní přepínače pro průmyslový Ethernet jsou určeny do náročných provozních podmínek s velkým rozsahem pracovních teplot, nejistým napájením a častými otřesy. Zároveň poskytují vynikající možnosti vícenásobných propojení pro dosažení robustnosti propojení systémů s velmi nízkou dobou zotavení. Je vybaven pro redundanci metodou s využitím protokolu Spanning Tree (jejíž doba zotavení je v řádu sekund a jejich zlomků). Je podporováno L3 routování pro až 128 pravidel a 128 VLAN rozhraní.

Přepínače řady IGS umožňují nasazení dobře známé Ethernetové technologie i v průmyslovém prostředí. Stejně tak jsou vhodné pro instalace do venkovně umístěných skříní s velkým kolísáním pracovních teplot (typicky bezdrátové a MAN ISP aplikace). Jejich velkou předností je prodloužená střední doba mezi výskytem poruch (MTBF)!

Porty

• 24 x RJ-45 10/100/1000BASE-T
• 4 x SFP+ 10GBASE-X
• 4 x SFP 100/1000BASE-X
• 1 x RJ-45 (RS232) sériový port konzole

Paměť

• 16k MAC adres
• buffer 32Mbit

Propustnost

• sběrnice 128 Gbps
• propustnost 95,2 Mpps (64B)

Podpora přenosu: JumboFrame 10 kB

Verze IP protokolu

• IPv4
• IPv6

Provedení: rackmount 1U

Napájení

• zdroj AC 100-240V/50-60Hz 1A nebo DC 36-60V
• 1,5A )
• redundantní
• celkový příkon do 36 W (zdroj není součástí balení)

Ochrana: EFT + ESD do 6 kV

Provozní teplota

• -40°C - 75°C
• vlhkost do 95 %

Rozměry: 440 x 200 x 44,5 mm

Hmotnost: 2980 g

Správa

• konzole přes RJ-45
• Telnet
• Web
• SNMP SSH/SSL
• SNMP v1/v2/v3

Řízení přístupu

• Protokol ACL založený na IP a MAC
• 256 pravidel

L3 routing

• staticky 128 pravidel
• 128 VLAN rozhraní; dynamicky OSPF v2

ACL filtr a bonding

• IP ACL, filtrace provozů dle IP adresy, protokolu, portu, TCP příznaků
• MAC ACL, filtrace provozů dle MAC adresy, dle VLAN ID a kombinací příznaků priorit

Priorizace provozu QoS

• 8 úrovní
• priorizace provozu dle portu
• DSCP/ToS v IP paketu
• 802.1p nebo 802.1Q značky

Port shaper nastavení šířky pásma v rozpětí 1kb - 1Gb/s

Podpora VLAN

• IEEE 802.1Q
• až 256 VLAN skupin, až 4096 VLAN ID
• Q-in-Q tunneling
• Private VLAN Edge (PVE)
• MAC-based VLAN
• Protocol-based VLAN
• Voice VLAN
• IP Subnet-based VLAN
• Multicast VLAN Registration

Spanning Tree Protocol

• protokol STP, protokol IEEE 802.1d Spanning Tree
• protokol RSTP, protokol IEEE 802.1w Rapid Spanning Tree
• protokol MSTP, protokol IEEE 802.1s Multiple Spanning Tree

Port mirroring

• RX
• TX
• obojí

Agregace linek

• IEEE 802.3ad LACP
• 8 portů ve 10 skupinách

Multicast IGMP

• IGMP v1/ v2/ v3
• až 255 skupin
• podpora režimu IGMP querier mode

Autentizace připojených zařízení

• IEEE 802.1x (RADIUS) - IP+MAC binding
• VLAN + MAC binding

DHCP Snooping: ano (blokace cizích DHCP serverů)

LLDP: ano (automatická detekce typu připojených zařízení)

Diagnostika kabeláže: ano Průmyslové vlastnosti

• EMI/EMS, elektromagnetická kompatibilita a slučitelnost dle CE EN-6100-4-2,3,4,5,6
• elektrická bezpečnost dle CE EN-60950
