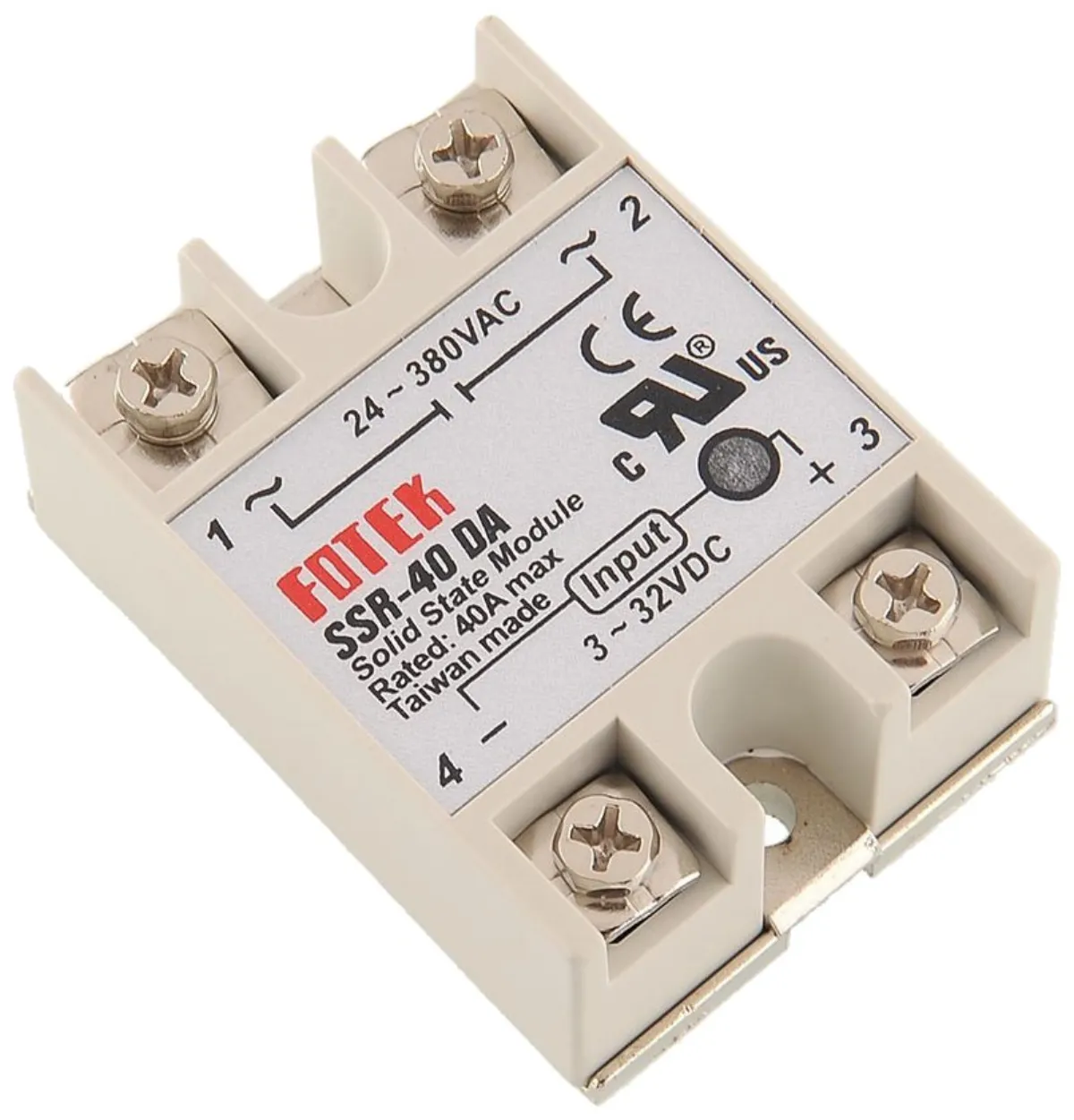

Tinycontrol SSR-40DA

Moderno relè a stato solido FOTEK SSR-40DA per la commutazione senza contatto di correnti elevate

Questo interruttore a stato solido di nuova generazione (relè a stato solido) è progettato per applicazioni industriali che richiedono una commutazione affidabile di tensioni alternate a correnti elevate. Grazie all'assenza di componenti meccanici, offre una durata utile notevolmente superiore rispetto ai contattori tradizionali e consente un funzionamento senza problemi anche ad alte frequenze di commutazione.

Il relè è dotato di isolamento fotoelettrico tra ingresso e uscita e di un LED che indica lo stato di funzionamento. Con una tensione di esercizio da 24 a 380 V CA e una corrente di commutazione massima di 40 A, rappresenta una soluzione universale per un'ampia gamma di applicazioni industriali.

• Commutazione senza contatto di tensioni alternate con correnti elevate fino a 40 A.
• Durata utile notevolmente superiore rispetto ai contattori tradizionali grazie all'assenza di componenti meccanici.
• Funzionamento senza problemi anche ad alte frequenze di commutazione e risposta rapida inferiore a 10 ms.
• Ampio intervallo di tensione di esercizio da 24 a 380 V CA per un uso universale.
• Tensione di controllo da 3 a 32 V CC con corrente da 4,5 a 20 mA per una facile integrazione.
• Isolamento fotoelettrico tra ingresso e uscita per la massima sicurezza.
• Diodo di segnalazione LED che informa sullo stato operativo del relè.
• Ampio intervallo di temperatura di esercizio da -30 a +80 °C.

Applicazioni industriali

Il relè SSR-40DA è ideale per sistemi di automazione, controllo del riscaldamento, commutazione di motori, illuminazione e altri dispositivi che richiedono una commutazione affidabile di correnti elevate senza usura meccanica.

Vantaggi dei relè a semiconduttore

A differenza dei relè elettromeccanici, non contengono parti in movimento, il che elimina l'usura meccanica e la formazione di scintille sui contatti. Il risultato è un funzionamento silenzioso, una maggiore affidabilità e una maggiore durata dell'intero sistema.

Montaggio e installazione

Il relè è dotato di fori di montaggio con passo di 48 mm per una facile installazione. Durante il montaggio, si consiglia di utilizzare pasta termoconduttiva ed eventualmente un dissipatore di calore per la dissipazione del calore in caso di commutazione di correnti elevate.

Modello: FOTEK SSR 40DA

Tipo: relè a stato solido

Tensione di esercizio: 24-380 V CA

Corrente di commutazione massima: 40 A

Tensione di controllo: 3-32 V CC

Corrente di ingresso: 4,5-20 mA

Isolamento: fotoelettrico

Tempo di risposta: < 10 ms

Temperatura di esercizio: da -30 a +80 °C

Indicazione LED

• sì
• indicazione dello stato di funzionamento

Dimensioni: 62 × 45 × 23 mm

Interasse fori di montaggio: 48 mm
