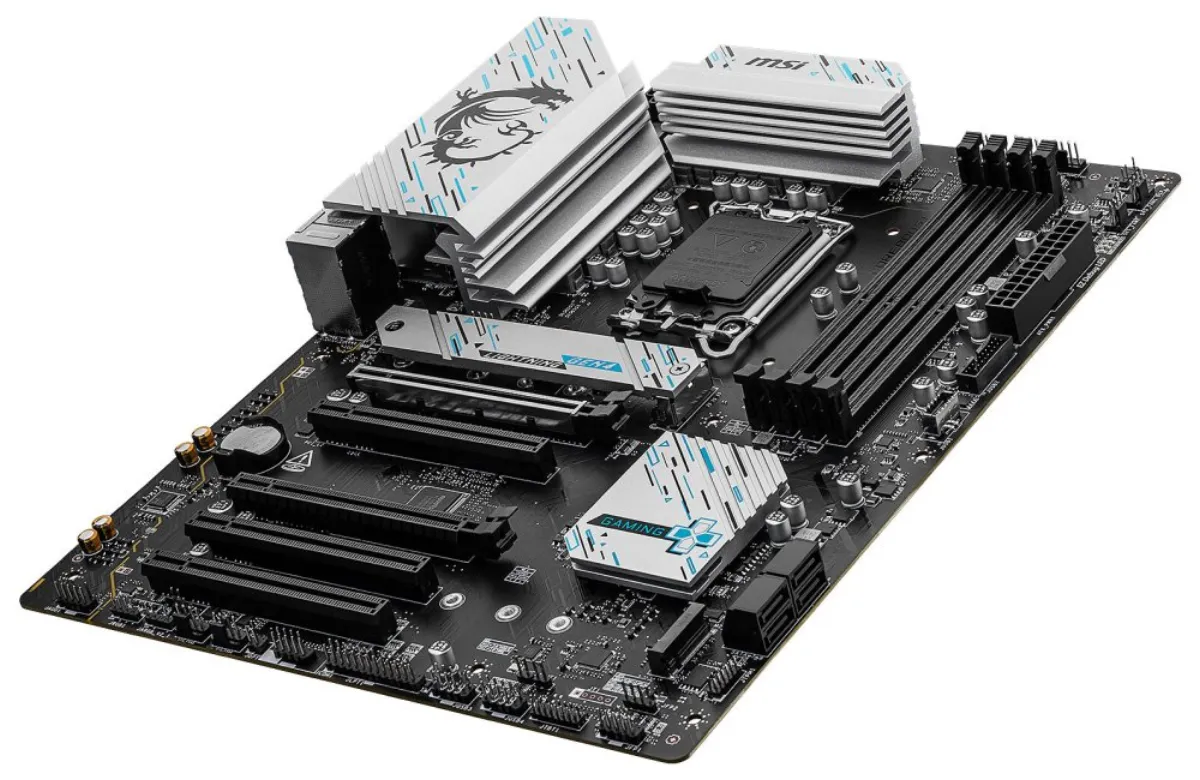

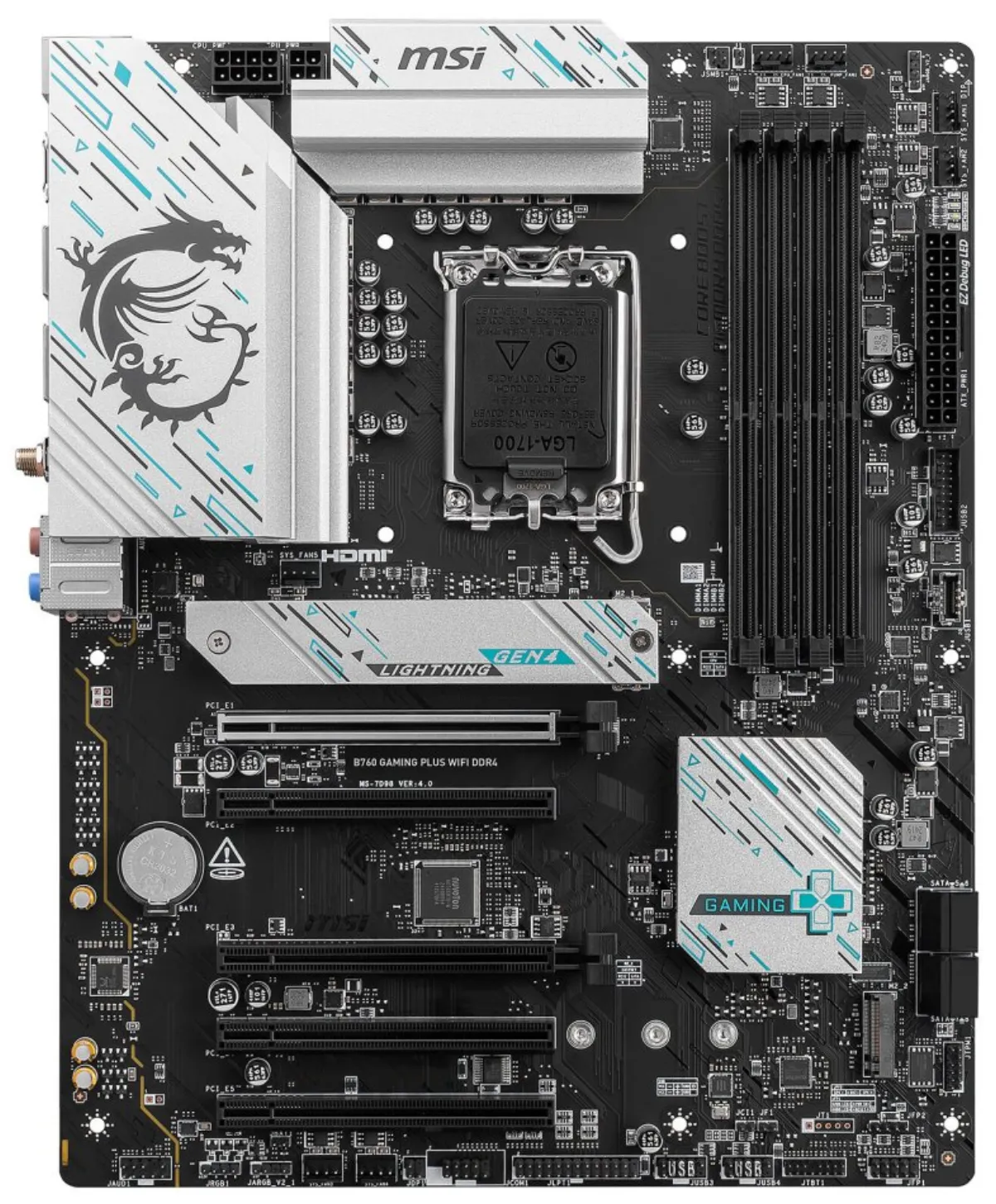

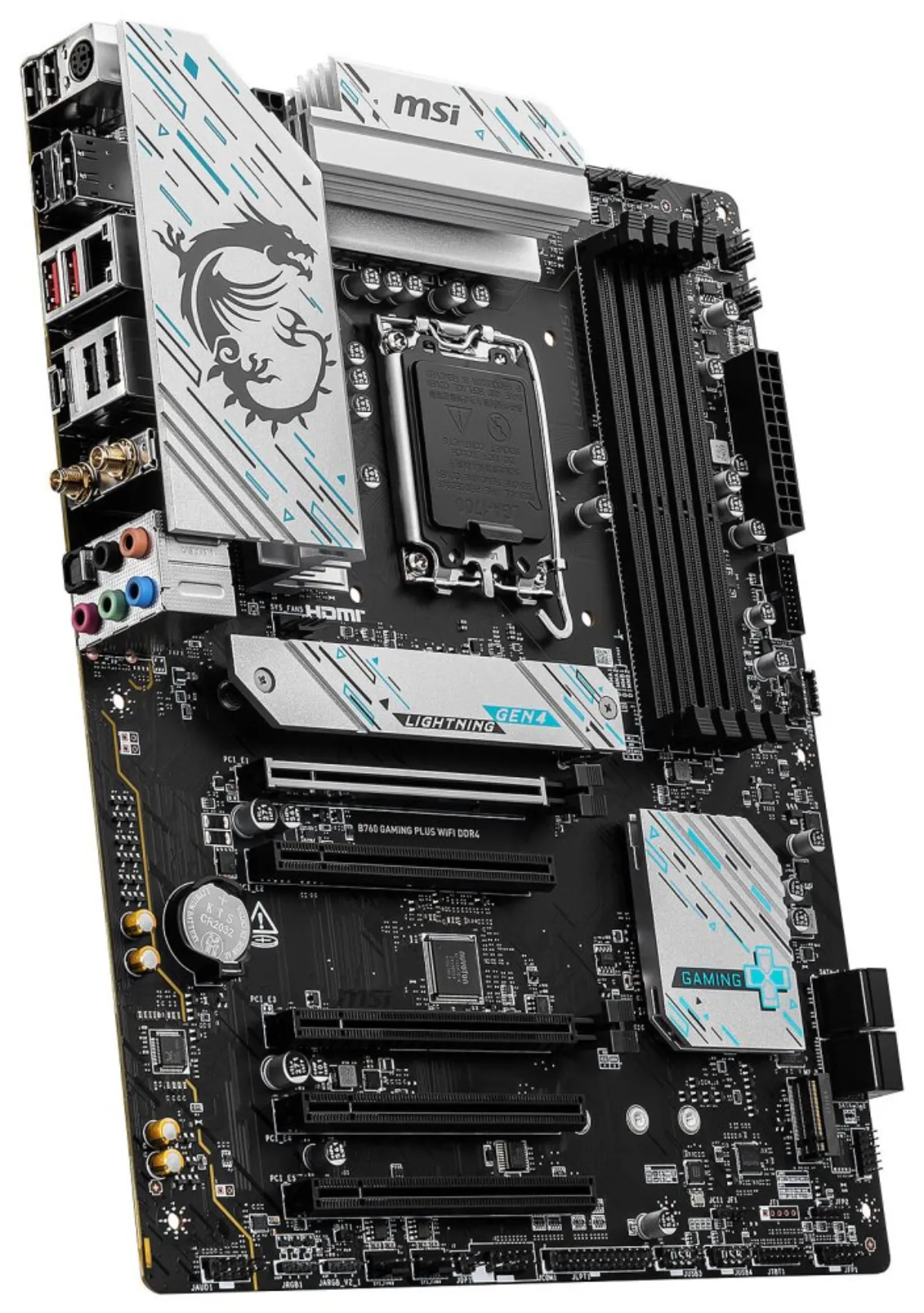

MSI B760 GAMING PLUS WIFI DDR4 Intel B760 LGA1700 4x DDR4 2x M.2 HDMI DP WiFi ATX

MSI B760 GAMING PLUS WIFI DDR4

Ploča je opremljena grafičkim izlazima za korištenje s procesorima s integriranom grafičkom jezgrom. Matična ploča ne sadrži grafičku karticu i bez korištenja odgovarajućeg procesora, ovi izlazi neće raditi.

CPU

• Podrška za 12. i 13. procesor. i 14. Generacija Intel Core/Pentium Gold/Celeron
• LGA1700 utičnica

Čipset

• Intel B760

Memorija

• 4x DDR4 memorijska utora, podrška do 128 GB
• Podržava DDR4 5333 (OC)/ 5200 (OC)/ 5066 (OC)/ 5000 (OC)/ 4800 (OC)/ 4600 (OC)/ 4400 (OC)/ 4266 (OC)/ 4200 (OC)/ 4000 (OC)/ 3800 (OC)/ 3733 (OC)/ 3600 (OC)/ 3466 (OC)/ 3400 (OC)/ 3333 (OC)/ 3200 (JEDEC)/ 2933 (JEDEC)/ 2666 (JEDEC)/ 2400 (JEDEC)/ 2133 (JEDEC) MHz
• Dvokanalna arhitektura memorije
• Podržava ne-ECC, nememoriranu memoriju
• Podrška za Intel Extreme Memory Profile (XMP) 3.0 OC

Slotovi

• 1× PCIe 4.0 x16 utor
• 1× PCIe 4.0 x16 utor (podržava x4 način rada)
• 3x PCIe 3.0 x16 utor (podržava x1 način rada)

Grafika

• 1× HDMI 2.1 priključak, podržava maks. 4K rezolucija pri 60 Hz
• 1× DisplayPort 1.4 priključak, s podrškom za maks. 4K rezolucija pri 60 Hz

Pohrana

• 1× M.2 utor, M tipka, za jedinice tipa 2242/2260/2280/22110 (PCIe 4.0 x4 način rada)
• 4× SATA 6Gb/s porta
• 1× M.2 utor, M tipka, za jedinice tipa 2242/2260/2280 (SATA i PCIe 4.0 x4 način rada)
• Podrška za RAID 0, RAID 1, RAID 5 i RAID 10 za SATA diskove

USB

• 1× USB-C 3.2 Gen2 priključak na stražnjoj ploči
• 8× USB 2.0 portova (4 porta na stražnjoj ploči, 4 porta dostupna putem internih USB konektora)
• 2× USB 3.2 Gen1 (USB 3.0) portovi dostupni putem internog USB konektora
• 1× USB-C 3.2 Gen1 priključak dostupan putem internog USB konektora
• 2× USB 3.2 Gen2 (USB 3.1) portovi na stražnjoj ploči

Audio

• Realtek ALC897 kodek
• 7.1-kanalni zvuk visoke razlučivosti
• Podrška za S/PDIF izlaz

LAN

• 1× Realtek RTL8125BG 2.5Gigabit LAN kontroler

WLAN/ Bluetooth

• Intel Wi-Fi 6E
• Wi-Fi 802.11a/b/g/n/ac/ax
• Trostruki pojas (2,4 GHz, 5 GHz, 6 GHz)
• MU-MIMO podrška za odašiljanje/prijem
• Brzina prijenosa podataka do 2,4 Gbps
• Bluetooth 5.3

Unutarnji konektori

• 1× 24-pinski ATX glavni konektor za napajanje
• 1× 8-pinski 12V konektor za napajanje
• 1× 4-pinski ATX 12V konektor za napajanje
• 1× 4-pinski konektor za ventilator procesora
• 1× 4-pinski konektor za ventilator za vodeno hlađenje
• 5× 4-pinski konektor za sistemski ventilator
• 2× konektor za prednju ploču
• 1× konektor za detekciju otvaranja kućišta
• 1× audio priključak na prednjoj ploči
• 1× konektor za TPM modul (TPM 2.0 podrška)
• 1× paralelni port
• 1× serijski priključak
• 1× TBT konektor (RTD3 podrška)
• 2× 3-pinski konektor ARGB _V2 LED
• 1× 4-pinski RGB LED konektor
• 1× Kratkospojnik za brisanje CMOS-a
• 2x USB 2.0 priključak (podržava 4x USB 2.0 priključaka)
• 1× USB 3.2 Gen1 (USB 3.0) priključak (podržava 2× USB 3.2 Gen1 porta)
• 1× USB-C 3.2 Gen1 priključak
• 4× EZ Debug LED diode
• 2× M.2 utora, M tipka
• 4× SATA 6 Gb/s konektora

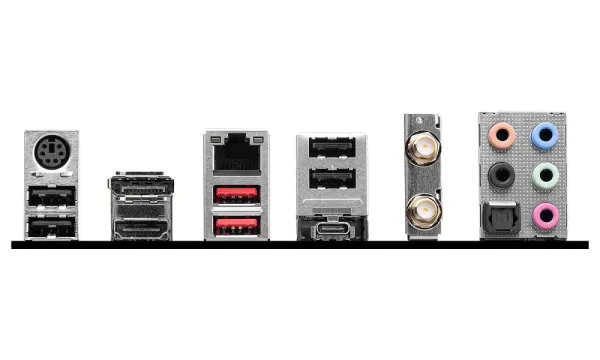

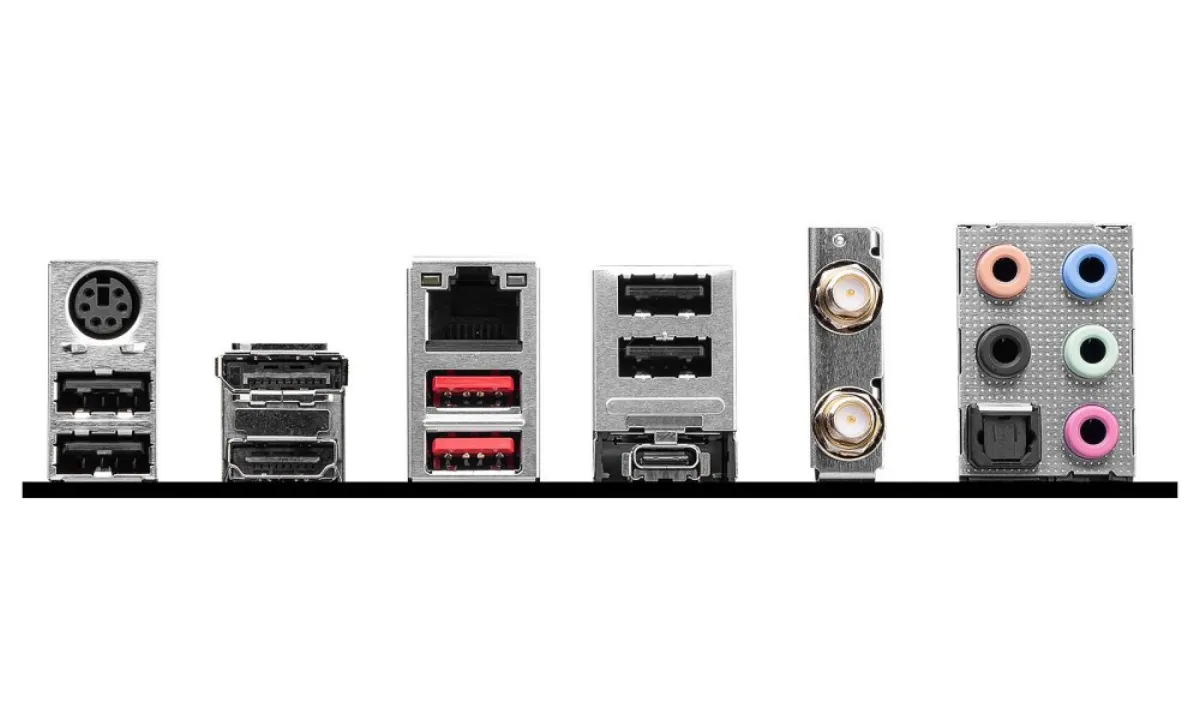

Priključci na stražnjoj ploči

• 1× PS/2 priključak za tipkovnicu i miš
• 1× DisplayPort
• 1× HDMI
• 4× USB 2.0
• 2× USB 3.2 Gen2 (USB 3.1)
• 1× USB-C 3.2 Gen2 (USB 3.1)
• 1× RJ-45
• 2× priključak za Wi-Fi antenu
• 5× audio priključaka
• 1× optički S/PDIF izlaz

Dimenzije

• 30,48 × 24,384 cm
• ATX format
